Șină magnetică LED: de la amplasare la o comandă completă
Stabiliți traseul șinei și accesul la sursă înainte de finisarea tavanului. Posibilitatea de a muta ulterior modulele într-o locuință sau într-un magazin depinde de compatibilitatea tuturor pieselor cu seria aleasă. Pe lângă lățimea vizibilă, verificați sarcina, contactele, tensiunea, comanda și fixarea. Ghidul diferențiază dimensiunile orientative din catalog de condițiile reale ale unei serii și vă ajută să pregătiți o comandă completă.
Dacă amenajarea biroului, magazinului sau spațiului expozițional se va schimba, evaluați flexibilitatea șinei magnetice. În aplicațiile comerciale poate conta posibilitatea de a adapta distribuția luminii și pozițiile modulelor.
Pentru planificarea montajului și întreținerii, analizați funcționarea și componentele sistemului. Alegeți fiecare piesă pe baza compatibilității documentate.
Cum funcționează iluminatul pe șină magnetică?
Verificați domeniile electrice și compatibilitatea întregului sistem. Sursa din exemplul original are intrare de 110–220 V AC și ieșire de 48 V DC. Iluminat pe șină magnetică : contactele profilului alimentează modulele, iar magneții și elementele de reținere specifice seriei le mențin în poziție.
Cu îmbinări compatibile se pot realiza trasee în L, U sau pătrate. Nu mutați și nu scoateți un corp sub tensiune decât dacă producătorul permite explicit acest lucru. Ca în unele exemple de spot LED pe șină , repoziționați modulele numai în aceeași serie compatibilă, conform procedurii indicate.
Dimensiunile sistemului de șină magnetică
Verificați nu doar înălțimea disponibilă, ci toate dimensiunile exterioare, fixările și modulele permise. Lățimile de 15, 20 și 35 mm descriu familii orientative. Lungimile de 1, 2 și 3 m sunt exemple de livrare din documentația sursă.
Din ce componente este alcătuit sistemul magnetic?
Definiți funcția fiecărei piese înainte de comandă. Comenzile, sursa, accesoriile, corpurile și șinele trebuie să formeze un ansamblu compatibil.
Șină magnetică
- M15, M20 și M35 desemnează trei lățimi orientative. Modulul trebuie să aparțină seriei compatibile. Aceeași lățime nu garantează singură potrivirea, contactul electric sau reținerea.
- Opțiunile de montaj permise de serie pot include încastrare, suspendare sau aparent . Verificați accesoriile necesare.
Tipuri de corpuri pentru șine magnetice
Tabelul prezintă exemple de module suspendate, orientabile, cu grilă și liniare. Verificați compatibilitatea și procedura înainte de adăugarea sau mutarea lor.
| Tip de produs | Dimensiuni | Putere | Eficacitate luminoasă (lm/W) | Unghiul fasciculului | Aplicații |
| Module magnetice: spoturi cu grilă | 100mm,200mm 300mm,400mm | 6W 12W 18W 24W 30W | 90lm/W | 24° | Iluminat de accent |
| Spoturi magnetice rabatabile | 110mm, 220mm | 6W 12W | 90lm/W | 24° | Iluminat de accent |
| Module magnetice: corpuri liniare | 300mm, 600mm, 900mm | 10W 20W 30W | 100lm/W | 120° | iluminat general |
| Spot pentru șină magnetică | D50mm, D60mm | 10W 15W 20W | 90lm/W | 24° | Iluminat de accent |
| Corp suspendat pentru șină magnetică | D30mm*H300mm | 5W | 90lm/W | 24° | Iluminat de accent |
Pentru alte forme, verificați disponibilitatea și compatibilitatea modulelor sferice sau cilindrice.
Accesorii
Finalizați comanda după verificarea instrucțiunilor de montaj și a compatibilității seriei. Lista poate include colțare, îmbinări, intrări de alimentare și surse integrate ori externe.
Descrierea și textul imaginii
- Colț orizontal
- Colț vertical
- Conector în L
- Sursă integrată
- Conector drept în I
- Driver extern
Cum alegeți un sistem magnetic?
Alegeți o serie cu modele identificabile, piese de schimb disponibile și compatibilitate documentată între profil, corpuri și accesorii. Aceeași lățime sau un aspect asemănător nu demonstrează că piesele unor mărci diferite pot fi combinate.
Împărțiți alegerea în cinci decizii: traseu, profil, module luminoase, accesorii și alimentare. Comparați fiecare etapă cu dimensiunile și funcțiile necesare.

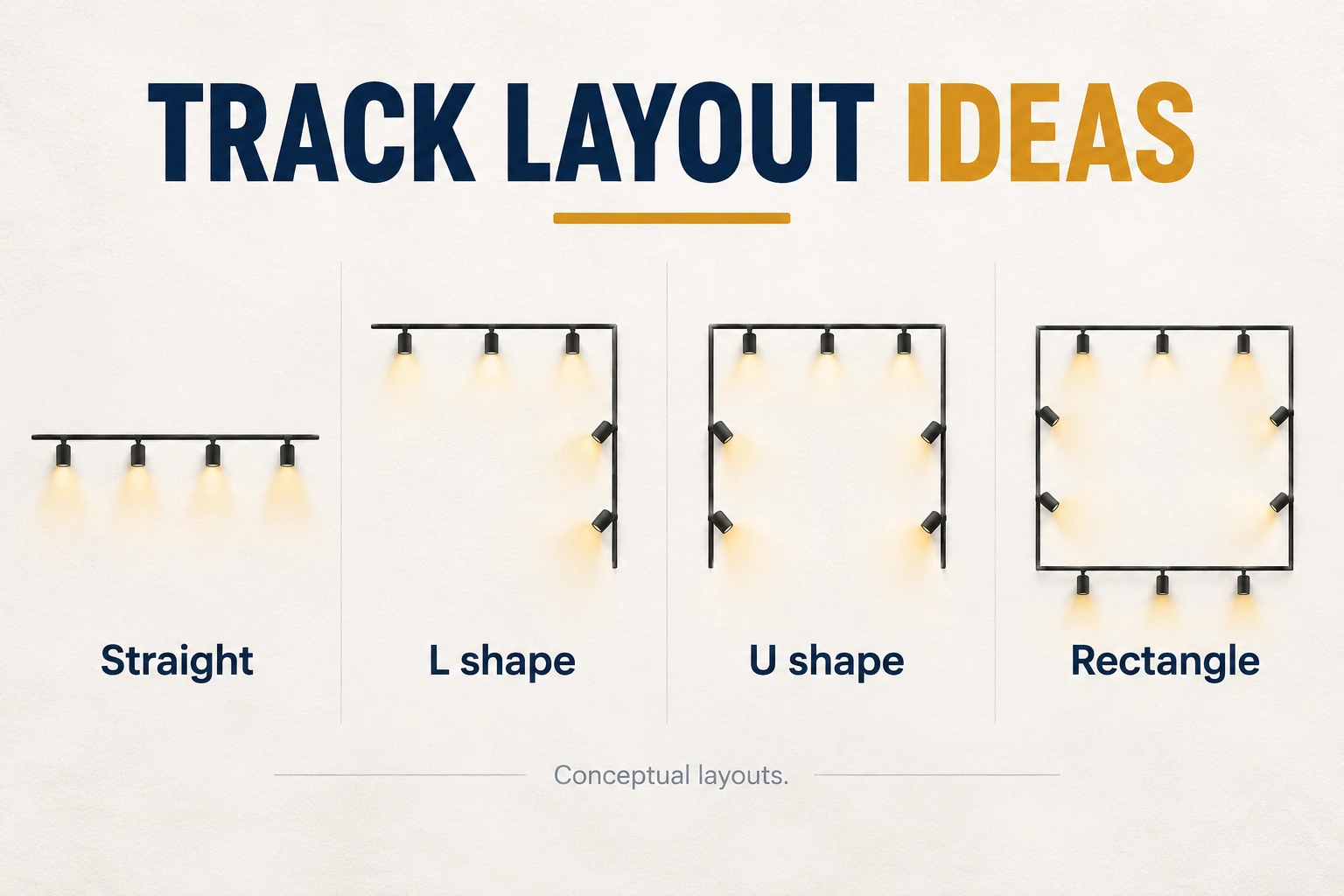

Pasul 1: Stabiliți traseul șinei în încăpere
Adaptați planul la suprafețele de iluminat. Sursa menționează configurații pătrate, paralele, în I și în L; desenul arată și o configurație în U.
Un traseu pătrat poate înconjura zona de activitate a unui birou sau living.
O configurație în U poate ilumina mai multe laturi ale încăperii.
Traseul în L poate urma cotul unui coridor sau delimita o parte a camerei.
Pentru iluminare de-a lungul unei linii drepte se poate planifica o configurație în I.
Pasul 2. Alegeți profilul magnetic potrivit
Înainte de a alege între cele patru variante enumerate, verificați montajele permise de documentația seriei.
- Șină încastrată: planificați golul și punctele de fixare împreună cu structura tavanului.
- Șină fără ramă: se integrează în finisaj cu sistemul producătorului. Verificați succesiunea lucrărilor și suportul portant.
- Șină aparentă sau suspendată: dacă nu există spațiu de încastrare, se poate folosi un kit compatibil și fixări adecvate.
Verificați adâncimea de încastrare și spațiile de montaj. Cei 5–7 cm sunt doar un exemplu pentru anumite instalații. Denumirea «patru în unu» nu permite variante de montaj nedocumentate.
Pasul 3. Alegeți corpurile LED magnetice
spoturi liniare magnetice
Date tehnice ale modelului prezentat
| Model | HOYUWO-MLL-6WGS | HOYUWO-MLL-12WGS | HOYUWO-MLL-18WGS | HOYUWO-MLL-24WGS | HOYUWO-MLL-30WGS |
| Putere | 6W | 12W | 18W | 24W | 30W |
| Dimensiuni (mm) | 112*22*45 | 220*22*45 | 328*22*45 | 435*22*45 | 543*22*45mm |
Verificați pentru produsul livrat reglarea intensității, SDCM<5, 90 lm/W, CRI80 și optica de 24°. Pentru 50.000 de ore solicitați criteriul și condițiile de încercare. Mențiunile 110/220 V AC pot descrie intrarea sursei sau altă variantă; nu permit conectarea directă a unui modul de 48 V la rețea. Pentru această versiune verificați compatibilitatea la 48 V DC a sursei și corpului. Modelele și dimensiunile din tabel sunt exemple originale de produs.
Consultați familia de produse la acest link: Alte detalii.
Pasul 4. Alegeți accesoriile
După stabilirea traseului, listați conectorii, îmbinările și intrările de alimentare permise de serie.
Pasul 5. Alegeți sursa de alimentare
Comparați cele două configurații de alimentare prezentate mai jos:
- Sursă integrată de 48 V: valorile de 100 și 200 W sunt orientative. Verificați compatibilitatea seriei, temperatura, accesul și limitele de sarcină. Informații conexe: THD.
- Sursă externă: modelele de 100, 200 și 350 W arată alte opțiuni. Amplasarea în exteriorul șinei nu înseamnă automat calitate superioară. Evaluați și valorile THD împreună cu condițiile de încercare.
- Amplasați sursa într-un loc permis de manual, accesibil și cu ventilația necesară. O grilă de climatizare nu este un loc de montaj potrivit fără verificarea mediului și a fixării.
Montarea corpurilor pe șina magnetică
Verificați compatibilitatea, continuitatea și fixarea înainte de introducerea modulelor. Montarea sursei și șinei trebuie efectuată de personal competent, fără tensiune și conform manualului. Chiar dacă modulele sunt detașabile, reținerea magnetică nu elimină cablarea și verificările electrice.
Comparați următoarele patru variante de montaj:
- Încastrarea se planifică împreună cu realizarea tavanului.
- La montajul aparent se folosesc fixări potrivite suportului portant.
- La suspendare se respectă kitul și înălțimea prescrise.
- La montajul fără ramă se folosesc piesele de integrare și succesiunea operațiilor seriei.
Solicitați instrucțiunile seriei pentru varianta aleasă.
Planificați accesul la sursă înainte de închiderea tavanului
Marcați sursa în plan și verificați cum poate fi scoasă pentru inspecție sau înlocuire. Corelați accesul cu trapele, mobilierul și finisajele. Un traseu cu aspect îngrijit trebuie să permită întreținerea electronicii fără demontări neprevăzute.
Unde se folosesc corpurile LED magnetice?
În locuințe, iluminatul de accent și cel general pot fi planificate împreună pentru living, dormitor, bucătărie sau zona de luat masa.
În magazine și birouri se pot combina cu: Panouri LED și downlighturi. Atribuiți fiecărei soluții sarcina de iluminat potrivită zonei.
Asociați fiecărui segment de șină modulele, îmbinările, intrările de alimentare și funcția luminii. Inventarul ajută la identificarea accesoriilor lipsă și la verificarea pieselor care pot fi mutate când se schimbă amenajarea. Orice intervenție trebuie să respecte limitele seriei.
Probleme frecvente la achiziția unei șine magnetice pentru proiect
Incompatibilitatea dintre șină și modul
Nu vă bazați pe aspectul modulului și profilului. Producătorii pot folosi alte distanțe, contacte de cupru și cleme. Din aceste diferențe poate rezulta o așezare incorectă sau un contact electric necorespunzător.
Cădere de tensiune și funcționare instabilă
Verificați sarcina și lungimile admise chiar dacă ambele sisteme indică 48 V DC. Căderea de tensiune poate reduce lumina la capătul liniei; o sursă insuficientă sau utilizată greșit poate provoca instabilitate. O capacitate nominală de putere mai mare nu dovedește singură existența unei suprasarcini.
Materialele și contactele șinei
Un proiect, montaj sau întreținere necorespunzătoare pot duce la:
- Deformarea profilului sau a pieselor de fixare.
- Oxidare sau contact electric incorect.
- Posibile arcuri electrice și supraîncălzire locală.
Aceste defecțiuni pot afecta fiabilitatea și siguranța întregului sistem.
Calitate insuficientă a luminii
Verificați și diferențele vizibile de temperatură de culoare între module. Comparați declarații precum Ra90 cu încercările și documentația modelului; nu le acceptați doar pe baza denumirii comerciale.
Dacă apar zone întunecate, distribuție neuniformă sau orbire, reevaluați proiectul. O optică nepotrivită poate provoca aceste probleme.
Probleme de construcție și montaj
- Îmbinări nealiniate care afectează aspectul.
- Cleme slăbite, cu posibile riscuri de siguranță, sau prea strânse, care îngreunează întreținerea.
- Fisuri sau dezaliniere din cauza coordonării insuficiente cu tavanul.
Planificarea insuficientă sau o conexiune incorectă poate deteriora întregul sistem; nu vă concentrați doar asupra unui modul.
Întreținerea și fiabilitatea în utilizare îndelungată
În timp pot apărea și:
- Pâlpâire sau bâzâit din cauza sursei, driverului ori comenzii.
- Pierderea reținerii sau deteriorarea elementelor de fixare.
- Iluminare intermitentă din cauza oxidării cuprului.
Includeți în evaluarea totală și lucrările suplimentare de întreținere pe care le pot necesita aceste probleme.
Documente de conformitate și asistență după vânzare
Pentru livrarea în România, identificați documentele aplicabile produsului și funcțiilor de comandă. Nu tratați CE și FCC ca echivalente sau drept certificate generale de calitate. Verificați documentele valabile pe piața țintă în raport cu domeniul produsului și cerințele actuale.
- Risc de respingere la inspecție sau verificarea conformității.
- Lipsa pieselor de schimb sau a asistenței tehnice.
- Imposibilitatea furnizorului de a asigura sprijin pe termen lung.
Evaluați efectul acestor lipsuri asupra termenului de predare și întreținerii ulterioare.
Evaluați stabilitatea, siguranța și compatibilitatea întregului sistem împreună cu disponibilitatea sprijinului pe termen lung.
Acceptă șina corpuri de la alți producători?
Nu combinați mărci fără verificarea codurilor. Sistemele de 20 și 35 mm necesită module potrivite; verificați și comanda, blocarea, contactele și tensiunea. Lățimea identică nu demonstrează interoperabilitatea.
Alegeți 20 mm sau 35 mm?
Comparați adâncimea disponibilă, funcțiile, optica, dimensiunile modulelor și limita de sarcină. Nu clasificați un sistem ca fiind pentru locuințe sau magazine doar după lățimea profilului.
La ce distanță de perete se montează șina?
Stabiliți înălțimea, distanța și optica după suprafața de iluminat și uniformitatea necesară. Cei 40–60 cm sunt un exemplu de aplicație din sursă, nu o regulă generală.
Se poate regla intensitatea corpurilor magnetice?
Verificați compatibilitatea comenzii, gateway-ului și Tuya; același protocol nu garantează toate funcțiile. 3CCT și Wi-Fi de 2,4 GHz descriu variante specifice. În funcție de model pot exista reglare 0–10 V, reglare DALI sau comandă inteligentă prin Wi-Fi, Bluetooth Mesh sau Zigbee . Verificați opțiunile variantei alese.
Ce limitări are sistemul?
Pentru performanțe echivalente, comparați costul total cu montaj, întreținere, sursă și accesorii. Nu presupuneți că prețul este de trei ori mai mare decât al altor soluții; acest raport nu este universal.
Ce opțiuni de culoare există?
Alegerea temperaturii de culoare influențează aspectul materialelor și încăperii. Sursa menționează alb rece de 6000–6500 K, alb neutru de 4000–4500 K și alb cald de 3000 K.
Alegeți culoarea profilului în acord cu tavanul. Verificați disponibilitatea finisajelor albe, negre sau a altor variante în seria respectivă.
Cât costă sistemul de iluminat pe șină magnetică?
Tabelul istoric în USD nu este o ofertă actuală HOYUWO LED și nici un preț de livrare în România. Oferta depinde de cantitate, configurație, lățime și condițiile de furnizare.
| Tip de produs | Șină magnetică | Modul magnetic liniar | Spot pentru șină magnetică | Spoturi magnetice rabatabile | Corp suspendat pentru șină magnetică | Spot magnetic cu grilă |
| preț unitar din sursă | 1,8–6,8 USD/metru | 1,48–7,98 USD/bucată (10–30 W) | 3,18–8,68 USD/bucată (10–25 W) | 2,58–11,98 USD/bucată (6, 12, 18 W) | 7,98 USD/bucată | 1,28–7,98 USD/bucată (6, 12, 18, 24, 30 W) |
De ce diferă prețurile? Grup de producători asociat: producători de corpuri pentru șine magnetice.
1. Diferențe între materiile prime
- Carcasă din aluminiu: comparați rigiditatea, geometria și comportamentul termic fără a deduce calitatea numai din greutate. Dacă măsurarea indică 15 W față de eticheta de 20 W, verificați condițiile testului și documentele; diferența nu demonstrează o practică generală a tuturor furnizorilor.
- Adaptor: verificați materialul contactelor, rezistența mecanică și comportamentul carcasei. Compatibilitatea sistemului și încercările sunt mai relevante decât clasificarea numai după preț.
2. Diferențe în electronica de putere
Folosiți schemele pentru înțelegerea arhitecturilor, nu pentru un clasament general al calității. Pentru etaje electronice integrate sau separate, evaluați împreună întreținerea, reglarea, compatibilitatea și gestionarea căldurii.
3. Procese de asamblare și asistență după vânzare
Solicitați informații despre încercări, asamblare și interfețe termice; nu deduceți verificările din preț. Când proiectul o cere, pasta termică ajută transferul căldurii, dar nu înlocuiește fixarea mecanică a plăcii.
4. Condițiile pieței din sursă
Comparație cu o piață străină: corpuri pentru șine magnetice în Nigeria. Evaluați separat documentele și costul total pentru livrarea în România. Înainte de a compara țări, uniformizați specificațiile, volumele, lanțul de aprovizionare și condițiile comerciale; acestea pot schimba rezultatul.
Reuniți lucrarea de tavan și proiectul electric în același desen
La renovarea unui magazin, secțiunea profilului, cota tavanului finit și trapa de întreținere a sursei pot apărea în același desen. Astfel se evită situația în care linia vizibilă a șinei este corectă, dar electronica rămâne inaccesibilă. Includeți cerințele producătorului privind spațiul liber, ventilația și capacitatea portantă.
Aprobați mostra împreună cu întregul sistem
Testați un ansamblu reprezentativ cu șină scurtă, sursă, adaptor și comandă, nu doar un spot. Verificați blocarea, scenele dorite și distribuția luminii. Menționarea codurilor aprobate în ofertă ajută la evitarea amestecării ulterioare cu piese asemănătoare, dar cu alte contacte sau comenzi.
Finalizați comanda pentru un sistem complet, nu pe baza prețurilor pieselor luate separat. Prezența șinei, modulului, îmbinării, comenzii și alimentării în aceeași ofertă evidențiază diferențele de compatibilitate înainte de închiderea tavanului. Pentru proiectul din România, consemnați și cantitatea, transportul, documentele și condițiile de livrare. Păstrați mostra aprobată și datele seriei ca bază pentru extindere și întreținere.
