Șine magnetice LED: sisteme și module compatibile
Comparați corpurile care formează sistemele magnetice HOYUWO LED de joasă tensiune, 48 V DC, și alegeți un ansamblu compatibil cu proiectul.
Cum vă putem ajuta?
Comparați seriile de 15, 20 și 35 mm. Fiecare serie necesită module și accesorii proprii, compatibile.
HOYUWO LED oferă opțiuni de reglare 0–10 V și DALI pentru sisteme magnetice cu temperatură de culoare fixă sau reglabilă.
Stabiliți controlul culorii necesar înainte de alegerea driverului și modulelor. Comparați opțiunile DIP, telecomandă și Tuya Zigbee și confirmați accesoriile seriei respective.
Ce tipuri de șine magnetice pot fi comandate?
Înainte de alegerea lățimii de 15, 20 sau 35 mm, verificați montajul, modulele și alimentarea. Stabiliți toate piesele traseului, inclusiv colțurile și îmbinările. Aceeași denumire comercială de familie nu înseamnă că lățimile diferite sunt compatibile.
Serie de profile magnetice de 15 mm
Serie de profile magnetice de 20 mm
Compatibilitatea profilelor și modulelor de 35 mm
Funcțiile sistemului
Descrierea și textul imaginii
- Corpuri inteligente Zigbee pentru șină magnetică
- Compatibilitate cu Google Home și Amazon Alexa, în funcție de configurație;
- aplicație pentru telefon și selectarea temperaturii de culoare 3CCT

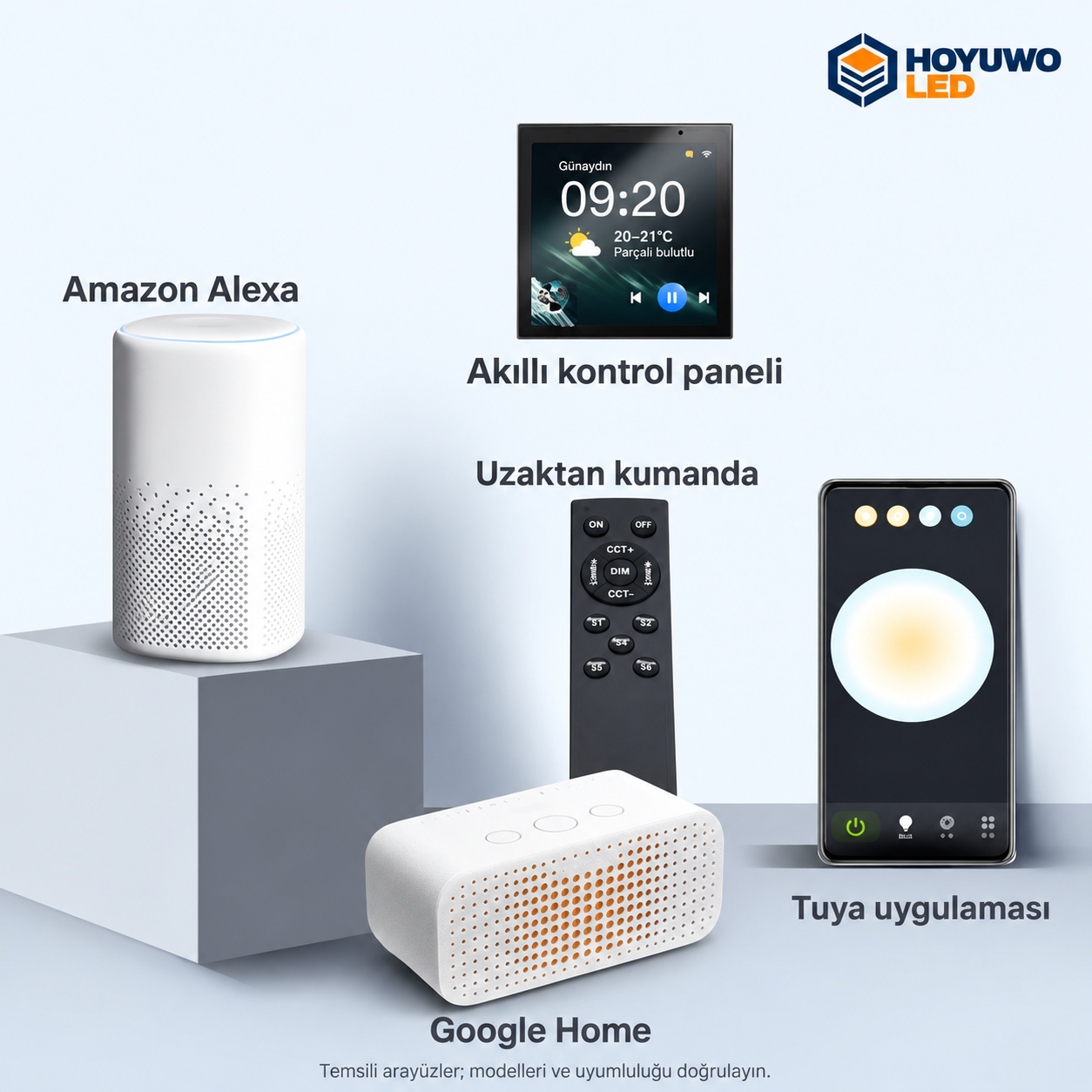

Descrierea și textul imaginii
- Amazon Alexa
- Panou de control inteligent pentru iluminat
- Telecomandă
- Google Home
Corpuri inteligente Tuya Zigbee pentru șină magnetică
Pentru Tuya Zigbee, confirmați funcțiile gateway-ului livrat în aplicație, Google Home sau Amazon Alexa. Versiunea descrisă poate fi comandată cu reglarea intensității și selectarea temperaturii de culoare 3CCT în cadrul unui sistem compatibil. Nu presupuneți că aceste funcții sunt disponibile automat și pentru celelalte module.
Descrierea și textul imaginii
- Iluminat pe șină magnetică cu telecomandă
- Schimbarea temperaturii de culoare 3CCT
- Reglarea luminozității
- telecomandă
- Întrerupător
- IR
Descrierea și textul imaginii
- Telecomandă
- Întrerupător inteligent
Corp LED pe șină magnetică, cu telecomandă
Dacă doriți control fără un gateway de automatizare, verificați întrerupătorul și telecomanda compatibile cu versiunea. Confirmați funcția 3CCT și intervalul declarat de intensitate 0–100%. Celelalte module pot avea funcții diferite.
Descrierea și textul imaginii

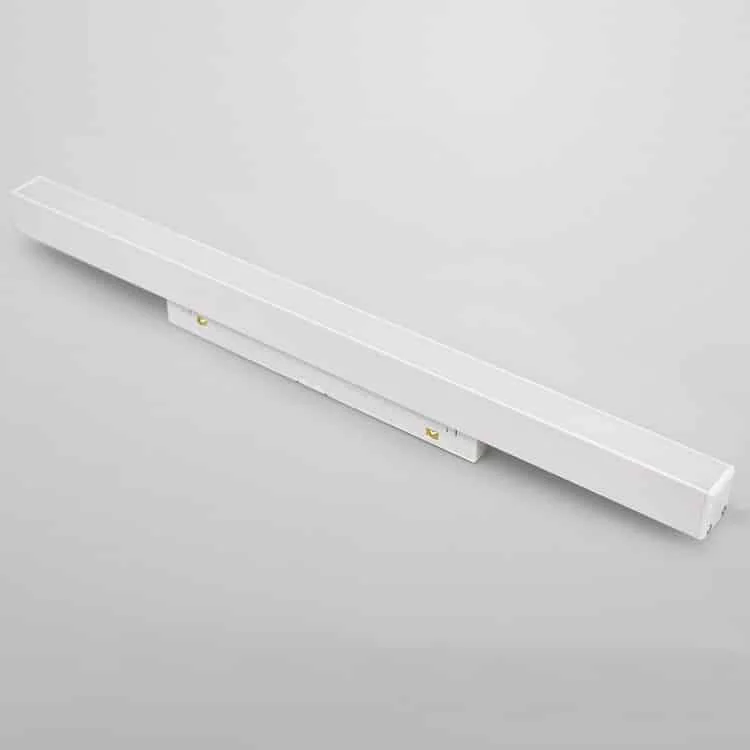

- Corpuri albe pentru șină magnetică.
Corp dimabil 0–10 V / DALI pentru șină magnetică
Alegeți module liniare, suspendate sau spoturi pentru sistemul de 48 V DC. Opțiunile includ profile încastrate albe și negre, precum și soluții aparente și suspendate. Confirmați precis combinația de reglare Triac, 0–10 V sau DALI pentru întregul sistem.
Tipuri de corpuri pentru șină magnetică
Caracteristici standard
- Tensiune de intrare: 48 V DC
- Materiale: aluminiu turnat sub presiune, cu lentilă sau capac PC
- Control standard: pornit/oprit, fără reglare
- Finisaj: negru mat
- Cipuri LED: Bridgelux / Osram SMD, CRI 90, 3000 / 4000 / 6000 K
Opțional
- Reglare 0–10 V, DALI și ajustarea temperaturii de culoare
- Alb mat (întreaga carcasă)
- Telecomandă pentru selectarea temperaturii de culoare 3CCT
- Control inteligent Tuya Zigbee
- Selectarea CCT prin comutator DIP

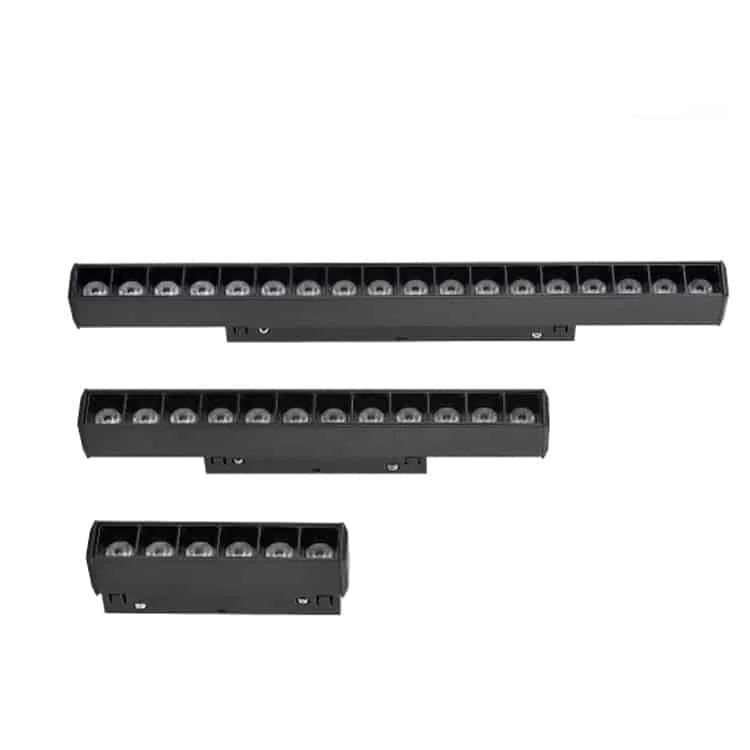

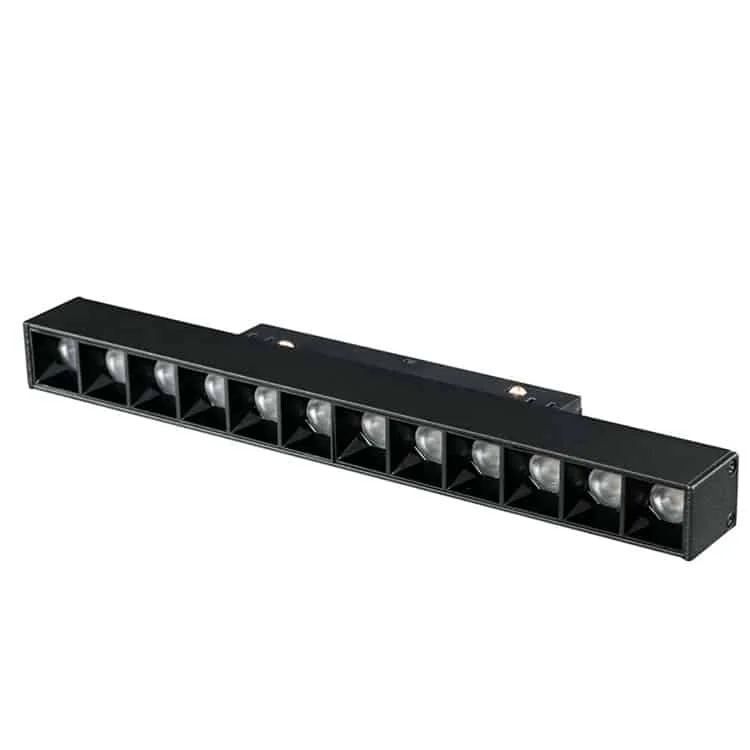

Spot magnetic cu grilă tip fagure
- Unghi de distribuție: 24°
- Tip: fascicul îngust pentru iluminat de accent
- Aplicații: coridoare, camere de zi și dormitoare.

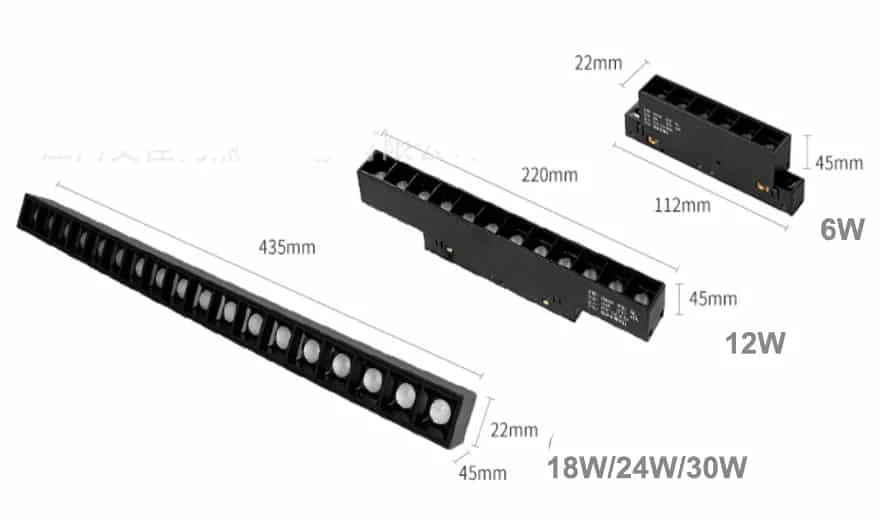

| Model pentru comandă | Putere | Dimensiuni (mm) |
| HOYUWO-ML-6WGS | 6W | L112*20mm |
| HOYUWO-ML-12WGS | 12W | L220*20mm |
| HOYUWO-ML-18WGS | 18W | L328*20mm |
| HOYUWO-ML-24WGS | 24W | L435*20mm |
| HOYUWO-ML-30WGS | 30W | L543*20mm |

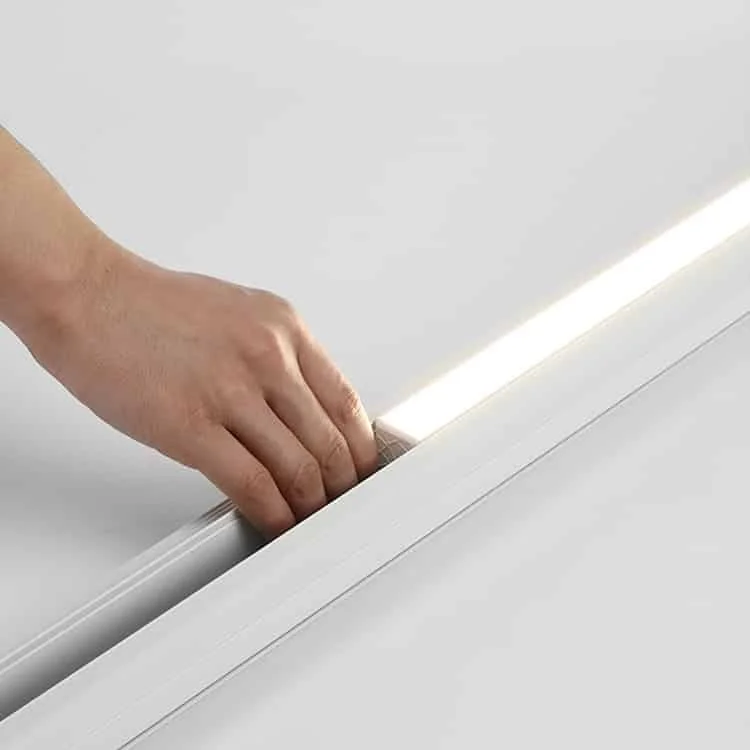

Modul magnetic liniar
- Unghiul fasciculului: distribuție largă 120°
- Tip: iluminat general
- Aplicații: birouri, camere de zi și supermarketuri.
| Model pentru comandă | Putere | Dimensiuni (mm) |
| HOYUWO-ML-10WML | 10W | L300*W22mm |
| HOYUWO-ML-20WML | 20W | L600*W22mm |
| HOYUWO-ML-30WML | 30W | L900*W22mm |
| HOYUWO-ML-40WML | 40W | L1200*W22mm |
Spot magnetic pliabil, reglabil
- Caracteristică: mișcare de 180°, construcție pliabilă și orientabilă
- Unghi de distribuție: 24°
- Tip: lumină de accent cu efect de iluminare a peretelui
| Model pentru comandă | Putere | Dimensiuni (mm) | Solicitați documentația |
| HOYUWO-ML-6WFS | 6W | L118*H87*W22mm | |
| HOYUWO-ML-12WFS | 12W | L230*H87*W22mm | |
| HOYUWO-ML-18WFS | 18W | L345*H87*W22mm | Fișă tehnică |
| HOYUWO-ML-24WFS | 24W | L460*H87*W22mm | Fișă tehnică |
Descrierea și textul imaginii
- Trei spoturi negre pentru șină magnetică. Imaginea nu indică puterea.
Spot pentru șină magnetică
- Unghiul fasciculului: 15°/24°/36°
- Grilă tip fagure pentru limitarea orbirii: confirmați disponibilitatea
- Aplicații: centre comerciale, magazine, sufragerii și săli de ședință
| Model pentru comandă | Putere | Dimensiuni (mm) |
| HOYUWO-ML-10WTL | 10W | Φ50*120mm |
| HOYUWO-ML-15WTL | 15W | Φ60*135mm |
| HOYUWO-ML-20WTL | 20W | Φ60*135mm |
| HOYUWO-ML-25WTL | 25W | Φ70*160mm |

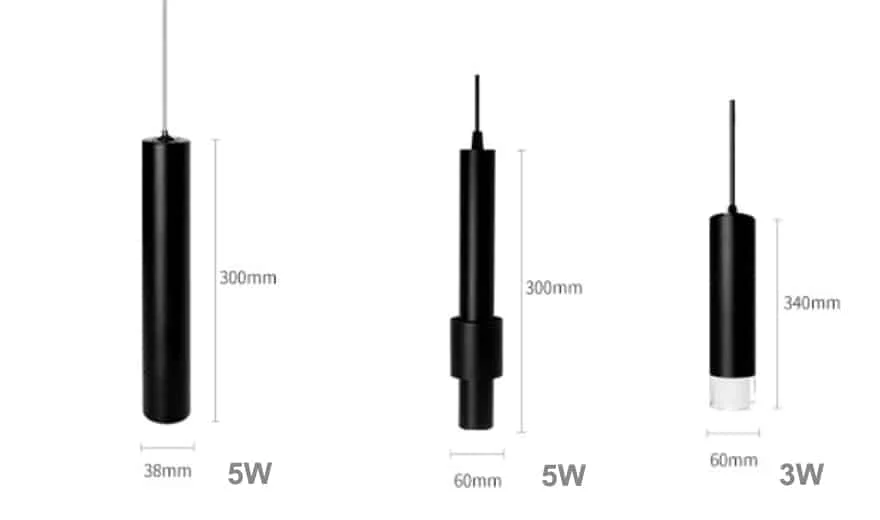

Corp suspendat pentru șină magnetică
- Unghiul fasciculului: 30°
- Cablu de suspendare: 150 cm, reglabil conform manualului
- Tip: iluminat decorativ
- Aplicații: camere de lucru, camere de zi și dormitoare.
| Model pentru comandă | Putere | Dimensiuni (mm) | Solicitați documentația |
| HOYUWO-ML-5WPL | 5W | Φ30*H300mm | |
| HOYUWO-ML-7WPL | 7W | Φ40*H300mm | |
| HOYUWO-ML-10WPL | 10W | Φ50*H160mm | Fișă tehnică |

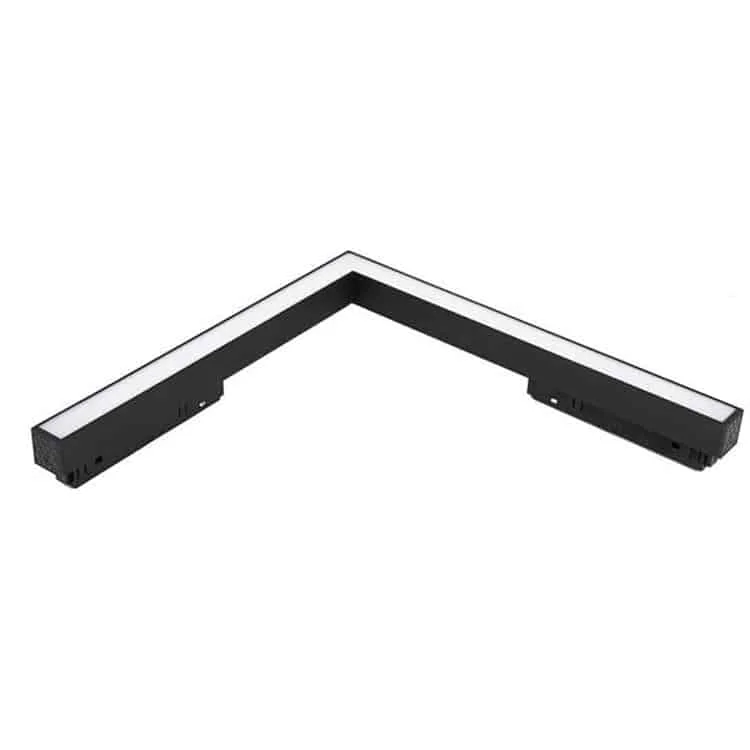

Modul luminos liniar în formă de L pentru șină magnetică
- Unghiul fasciculului: 120°
- Tip: iluminat general cu unghi larg
- Aplicații: camere de zi, birouri și alte spații interioare.
| Model pentru comandă | Putere | Dimensiuni | Solicitați documentația |
| HOYUWO-ML-20WZL | 20W±5% | 302*302mm | Fișă tehnică |
Descrierea și textul imaginii
- Montaj aparent
- Șine magnetice albe pentru iluminat
- Șină încastrată
Descrierea și textul imaginii
- Desen orientativ pentru montaj încastrat
- 1. Pentru profilul ilustrat sunt indicate un canal de 37–40 mm și o adâncime de cel puțin 55 mm. Confirmați dimensiunile seriei corecte înainte de executarea canalului.
- 2. Așezați șina în canal și fixați marginea cu șuruburile indicate pe suportul din lemn prevăzut în desen.
- 3. Așezați profilul și aduceți șinele la nivel înainte de strângerea finală a îmbinărilor.
- 4. Finalizați finisajul suprafeței conform manualului profilului.
Descrierea și textul imaginii
- Colț orizontal
- Colț vertical
- Conector în L
- Driver integrat
- Conector drept în I
- Driver extern
Șine magnetice și accesorii
Stabiliți traseul, prinderile și accesul la driver înainte de închiderea tavanului. Pentru montaj încastrat, fără ramă, aparent sau suspendat, folosiți profilul și accesoriile seriei respective.
- Montajul încastrat poate fi planificat în timpul realizării unui tavan nou.
- Montajul aparent este o opțiune pentru spațiile fără tavan fals.
- Montajul suspendat poate fi evaluat, în funcție de proiect, pentru sufragerii și săli de ședință.
- Versiunea fără ramă poate fi integrată în gips-carton după confirmarea compatibilității structurii tavanului.
- Conectori din aluminiu în I, L, T și cruce; surse de alimentare integrate și externe
Documentația profilelor și conexiunilor
Contactați-ne pentru documentația tehnică
Dacă aveți nevoie de corpuri pentru șină magnetică de 15 sau 35 mm— contactați-ne direct.
Documentație tehnică la cerere
Alegerea modulelor sistemului magnetic
Contactați-ne pentru documentația tehnică
Fotometrie IES pentru module cu grilă tip fagure
Contactați-ne pentru documentația tehnică
Exemple de aplicații

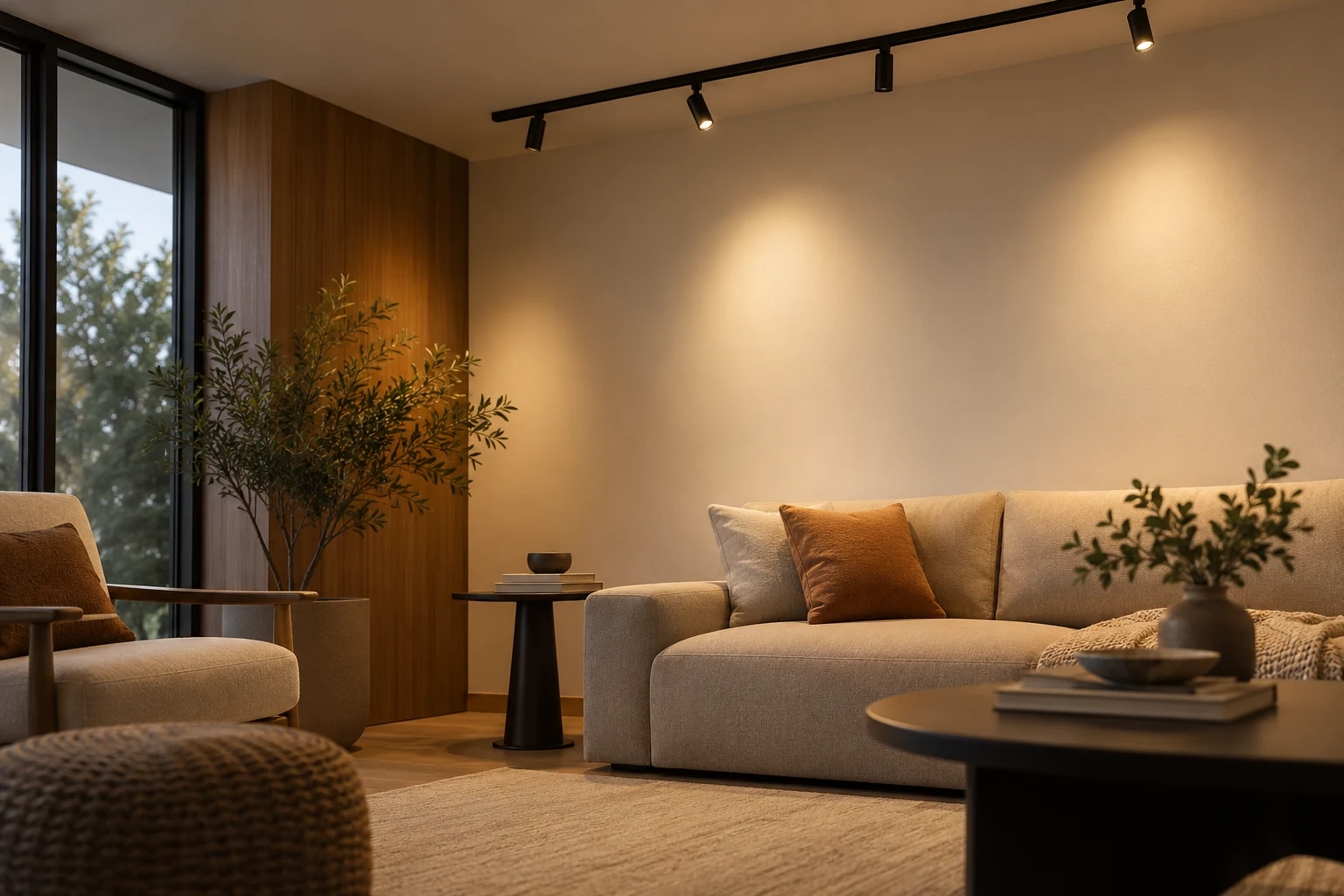

corpuri inteligente pe șină magnetică în camera de zi
Contextul exemplului
Imaginile de referință prezintă aplicații din Kenya, Nigeria, Qatar, Bahrain și Emiratele Arabe Unite. Originea lor reală este păstrată; fotografiile nu confirmă că aceste proiecte au fost realizate de HOYUWO LED.
iluminat rezidențial
- living
- bucătărie
- dormitor
- coridor
iluminat comercial
- Clinici și spitale
- Iluminatul birourilor
- sală de conferințe
- supermarket
- hotel
