Unghiul fasciculului LED: citiți distribuția înainte de alegerea opticii

Unghiul unui spot din catalog nu descrie întregul aspect pe perete. Pentru un magazin, hotel sau o fațadă din România, citiți limita fasciculului, unghiul de câmp și lumina din exteriorul acestuia împreună cu curba fotometrică. Distanța de montaj și distribuția sunt mai relevante decât puterea singură. Două spoturi cu același flux pot crea urme luminoase diferite pe același perete.

Cum se definește unghiul fasciculului LED?

În planul fotometric relevant, găsiți cele două direcții unde intensitatea scade la 50% din maxim. Unghiul complet dintre ele este unghiul fasciculului; nu măsurați doar o parte față de axă. La optica asimetrică, citiți și celelalte planuri relevante, deoarece valorile pot diferi.

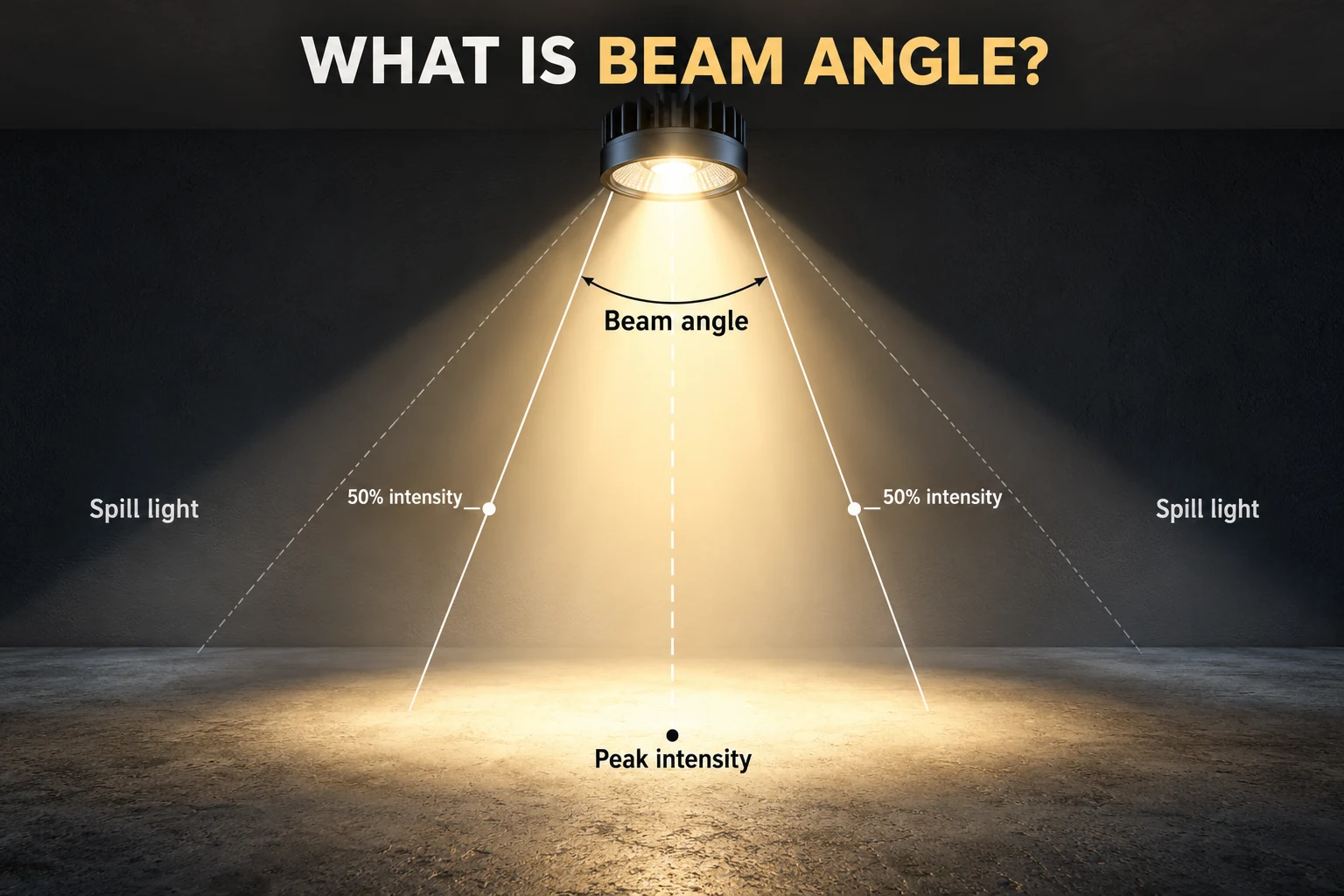

Descrierea și textul imaginii

• Unghiul fasciculului este definit între direcțiile cu 50% din intensitatea maximă.
• Schema arată și intensitatea maximă și distribuția din afara fasciculului principal.

Nu considerați urma vizibilă pe perete limita exactă a fasciculului. În afara unghiului de 50% poate exista lumină directă de intensitate diferită. Această limită de măsurare nu separă nici lumina directă de cea indirectă.

Comparați opticile pe aceeași suprafață

Când testați două optici, păstrați distanța și punctul țintă. Observați tranziția dintre centru și fundal și lumina care ajunge în zonele ce trebuie să rămână mai întunecate. Schimbarea simultană a opticii și poziției îngreunează identificarea cauzei diferenței.

Cum se leagă unghiul fasciculului de lumina periferică?

Observați atât centrul, cât și periferia urmei luminoase. Distribuția din afara unghiului principal depinde de optică și influențează rezultatul pe suprafață.

Opțiunile de 10°, 24° și 38° pot fi comparate pe un downlight încastrat orientabil din exemplu. Concentrarea unui flux similar într-un unghi mai mic crește în general intensitatea centrală. Aspectul luminii din jur nu rezultă însă doar din această informație; trebuie examinată distribuția opticii.

Imaginea compară zona evidențiată pe perete și extinderea ei pentru fiecare unghi:

Examinați împreună curbele schematice ale celor trei unghiuri:

Evaluați exemplul de 24° între celelalte două distribuții. Cel de 10° concentrează lumina într-o zonă centrală mai mică, iar cel de 38° poate acoperi o suprafață mai largă cu tranziții mai line. Opțiunea intermediară poate fi comparată cu acestea; rezultatul real depinde de model.

Pentru estimarea rezultatului sunt necesare fotometria modelului exact și distanța până la obiect. Același consum electric nu înseamnă același flux, aceleași pierderi sau aceeași distribuție. Citiți schema ca explicație a tendinței optice; nu stabiliți o echivalență fixă între consum, intensitatea centrală și lumina periferică.

Tabelul următor leagă familiile de produse de exemple de unghiuri uzuale. O categorie nu impune o singură optică; rolul fasciculului depinde de aplicație.

Categorie	Corp LED de tavan aplicat	Spoturi LED downlight	Spot LED	Iluminatul fațadelor exterioare	Corp LED industrial UFO	Iluminat stradal LED
Unghi sau clasă de distribuție	120°/140°	60°/90°/120°	15°/24°/36°/50°/60°	5°/10°/30°	60°/90°/120°	T1/T2/T3/T4/T5

Nu presupuneți o urmă circulară pentru un fascicul înclinat

Urma geometrică a unui fascicul simetric perpendicular pe plan poate fi tratată ca un cerc. La înclinarea corpului, urma pe suprafața țintă se alungește, iar distanța variază de-a lungul suprafeței. Pentru o vitrină ipotetică din România, folosiți înclinarea reală în calcul; nu decideți doar transformând unghiul din catalog într-un diametru. Intensitatea centrală și iluminarea suprafeței sunt mărimi diferite.

După ce criterii alegeți unghiul fasciculului LED?

Stabiliți întâi obiectul țintă și pozițiile observatorilor. Un fascicul îngust poate evidenția obiectul din vitrină; repetarea aceleiași optici de-a lungul unei alei poate crea contraste deranjante. Examinați ecranarea și intensitatea spre observator. Reducerea unghiului nu rezolvă singură orbirea deranjantă.

O distribuție largă poate forma baza iluminatului general, iar o optică mai concentrată poate accentua obiecte sau volume. Legați alegerea de distanța de lucru, efectul dorit și geometria spațiului.

1. Unghiul fasciculului unui downlight LED

Unghiul fasciculului	10°/15°	24°/36°45°	60°/90°/120°
Caracteristici	Distribuția îngustă evidențiază o zonă mai mică și poate fi analizată pentru iluminatul de accent.	Opțiunile cu unghi mediu pot fi comparate pentru lumină locală și accent; efectul depinde de distanța de montaj.	Distribuția mai largă poate contribui la acoperirea unei suprafețe mai mari și la tranziții mai line, fiind utilă pentru lumina generală.
Aplicații	Accentuarea vazelor, elementelor decorative și altor obiecte.	Dacă opțiunile includ downlight pentru iluminarea peretelui sau lumină locală pentru o activitate, evaluați efectul pe suprafața țintă. Iluminarea unei suprafețe verticale face peretele vizibil și influențează percepția spațiului. În funcție de optică și poziție, pot fi vizate și masa, pictura murală sau tabloul.	Coridoare, intrări în hoteluri și centre comerciale, birouri și spații similare.

2. Unghiul fasciculului unui proiector LED

Dacă alegerea privește iluminatul unei baze sportive în aer liber, corelați optica cu montajul, distanța țintei și lumina care depășește terenul. Comparați opțiunea de 120° cu 25°, 45°, 60° sau 90°. La marcajul 70 × 140°, citiți unghiurile din două planuri diferite; nu este vorba despre polarizarea luminii.

3. Tipurile de distribuție ale unui corp LED stradal

Într-un proiect rutier din România, distribuția trebuie aleasă după lățimea drumului, poziția stâlpilor și calcul. Tipurile I, II, III, IV și V sunt categorii de distribuție, nu valori unghiulare. Pentru comparații detaliate poate fi consultat ghidul distribuției luminoase a corpurilor LED stradale.

4. Alegerea unghiului pentru iluminatul LED al fațadei

Un proiect de iluminat peisagistic trebuie să pornească de la forma fațadei și distanța de montaj. Pot fi analizate un corp liniar pentru iluminarea uniformă a peretelui sau optici de 30° și mai înguste pentru accente specifice. Nu impuneți același unghi tuturor suprafețelor; verificați împreună uniformitatea, direcția și lumina dispersată în jur.

Pe o curbă de distribuție, unghiul fasciculului se citește de regulă între direcțiile cu 50% din intensitatea maximă, iar unghiul de câmp între cele cu 10%. Unghiul de câmp descrie o zonă mai largă, dar nu întreaga distribuție. Aceste praguri nu sunt procente din fluxul total cuprins și nici limite exacte ale luminii vizibile.

Descrierea și textul imaginii

• Unghiul fasciculului
• Unghi de câmp

Cum modifică unghiul de incidență iluminarea, reflexia și transmisia?

Separați lumina care ajunge la suprafață de partea ulterior reflectată sau transmisă. Exemplul simplu de sticlă de mai jos nu înseamnă că orice material se comportă la fel.

• La o incidență mai apropiată de perpendiculară, același fascicul se distribuie pe o suprafață mai mică; în condiții altfel egale, iluminarea acelei zone poate fi mai mare.
• La o incidență mai oblică, suprafața proiectată crește; cu celelalte condiții păstrate, nivelul de iluminare scade.

Pentru sticlă contează împreună indicii de refracție, acoperirile, polarizarea și unghiul de incidență. Relația cosinusului ajută la evaluarea iluminării suprafeței împreună cu distanța și intensitatea direcțională; nu calculează singură cantitatea de lumină transmisă de material.

• Legea reflexiei: unghi de incidență = unghi de reflexie
• Legea lui Snell: refracția
• Relațiile Fresnel: componentele reflectată și transmisă

Imaginați-vă o lanternă îndreptată spre o fereastră obișnuită fără acoperiri. Tendințele reflexiei și transmisiei depind de unghi și polarizare; explicația de mai jos nu este o regulă exactă pentru toate condițiile:

1. Incidență normală: observați lumina care ajunge perpendicular pe sticlă.

• În condiții similare ale fasciculului, o urmă mai mică poate crea o iluminare mai mare în acea zonă.
• O parte importantă a luminii poate traversa sticla transparentă obișnuită; proporția reală depinde de material și suprafețe.
• O parte se reflectă; nu deduceți proporția doar din dimensiunea urmei vizibile.

2. Incidență oblică: observați rezultatul schimbând unghiul luminii față de sticlă.

• Urma acoperă o suprafață mai mare; în aceleași condiții, iluminarea locală poate scădea.
• Transmisia variază cu unghiul și polarizarea; nu presupuneți că scade monoton la orice unghi.
• Reflexia poate crește mai ales la incidență foarte oblică; acoperirile și polarizarea pot schimba rezultatul.

Comparați ofertele HOYUWO LED prin legătura dintre referința aleasă și utilizarea reală. Un singur unghi nu dovedește confortul sau uniformitatea. În magazin, examinați peretele și traseul clienților, iar la exterior limita proprietății. Decideți pe baza fotometriei la distanța reală a țintei și a unei probe de aplicare.

Înregistrați schimbarea opticii în fișa modelului

Un alt reflector sau o altă lentilă în aceeași carcasă poate schimba distribuția. Includeți codul exact al opticii, orientarea și eventualul accesoriu de ecranare în aprobarea mostrei. Dacă furnizorul propune un alt unghi, reevaluați cu fotometria corespunzătoare în loc să reutilizați calculul anterior. Echipa de montaj va putea astfel reproduce efectul aprobat.

Ce solicitați dacă fișa tehnică indică doar un unghi?

Un singur unghi nu descrie întreaga formă a fasciculului. Cereți curbele planurilor relevante și stabiliți orientarea distribuției asimetrice față de obiect. Astfel puteți confirma că optica ofertată este aceeași cu cea folosită la calcul și montaj.
