Diferența dintre lumeni și lucși: calculul luminii pe suprafața de lucru
Un corp cu mulți lumeni poate ilumina insuficient masa dacă trimite lumina în altă direcție. Înainte de achiziție, definiți suprafața și activitatea care trebuie iluminate. Lumenii exprimă fluxul luminos emis de corp, iar lucșii exprimă iluminarea suprafeței în raport cu aria sa. Wații reprezintă puterea electrică. Distincția dintre aceste mărimi previne comparațiile greșite pentru locuințe, magazine și birouri.
Ce înseamnă lumenul în iluminat?
Comparați fluxul luminos declarat pentru întregul corp, împreună cu condițiile de măsurare. Simbolul lumenului este lm. Candela exprimă intensitatea luminoasă într-o direcție; definiția sa nu se confundă cu o lumânare aprinsă. Relația prin unghiul solid se scrie 1 lm = 1 cd·sr.
Pentru fluxul luminos vizibil total al unei surse, consultați valoarea în lumeni (lm) . Aceasta descrie emisia, fără a preciza încă lumina care va ajunge pe o anumită masă sau pardoseală.
De exemplu, un bec incandescent de 60 W cu aproximativ 800 lm și un bec LED de 10 W cu 800–1000 lm pot oferi fluxuri apropiate cu puteri electrice diferite. Comparația se referă doar la exemplele indicate.
Pentru lumina emisă, verificați lumenii; pentru puterea electrică, wații. Puterea singură nu arată câtă lumină ajunge pe suprafața utilă.
Calculul unei încăperi folosește fluxul, dar intervalul de 1500–3000 lm pentru living din sursă nu este o rețetă universală. Dimensiunile, distribuția și activitatea trebuie stabilite împreună.
Ce măsoară luxul?
Luxul, cu simbolul lx, exprimă iluminarea. Relația este 1 lx = 1 lm/m². Pentru o distribuție uniformă, împărțiți fluxul primit efectiv de suprafață la aria ei; nu presupuneți că întregul flux declarat al lămpii ajunge în acea zonă.
Nivelul necesar se stabilește după utilizare și condițiile proiectului. Intervalele din sursă — 100–300 lx pentru locuințe, 500–1000 lx pentru lucru, 1000–2000 lx pentru anumite activități și 50–200 lx pentru exterior — sunt exemple generale. În distribuție ideală, 1000 lm care ajung pe 1 m² dau 1000 lx, iar pe 10 m² dau 100 lx. Mutarea unei lămpi nu produce obligatoriu aceeași schimbare în orice situație.

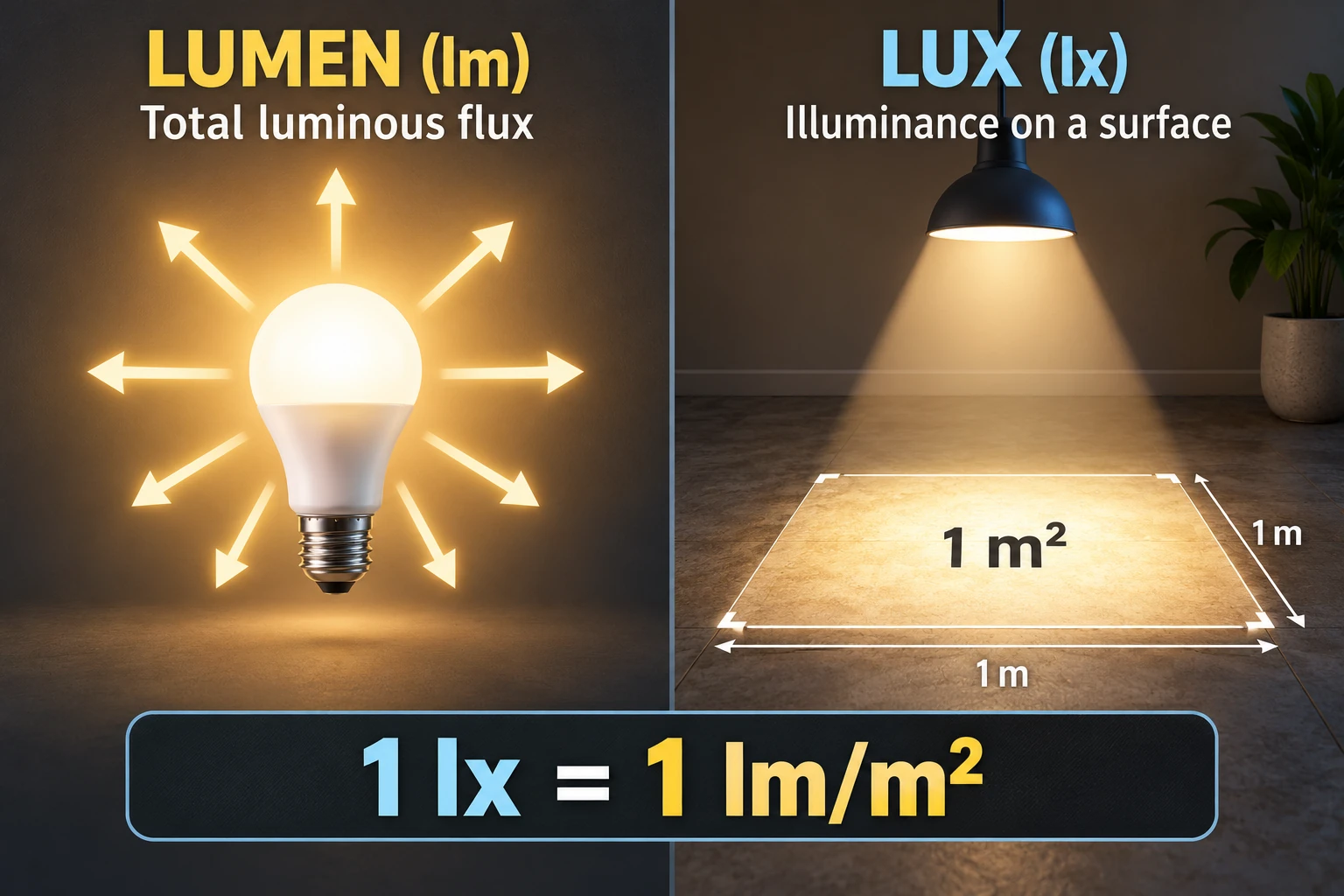

Descrierea și textul imaginii
- Lumenul (lm): unitatea fluxului luminos.
- Luxul (lx): unitatea iluminării unei suprafețe.
Definirea clară a planului de măsurare
Precizați dacă măsurați pe masă, pardoseală sau altă suprafață de lucru. Schimbarea planului modifică și geometria față de corpuri. Înregistrarea poziției și punctelor previne compararea greșită a valorilor colectate în locuri diferite.
Primul calcul al lumenilor necesari
Înmulțirea iluminării medii cu aria dă fluxul care trebuie să ajungă în acel plan. De exemplu, pentru 500 lx pe 10 m², suprafața trebuie să primească 5000 lm. Această relație între unități nu stabilește încă fluxul total al corpurilor de cumpărat: o parte a luminii poate ajunge pe alte suprafețe sau se poate pierde în sistem.
| Parametri | Valoare |
| Iluminare (lx) | 500 |
| Suprafață iluminată | 10 m² |
| Flux incident ideal (lm) | 5000 |
La alegerea corpurilor, examinați rezultatul în planul vizat și amplasarea. Luați în calcul fotometria, factorul de utilizare și factorul de menținere. Raportul lm/W leagă fluxul de putere; eficacitatea ridicată nu transformă automat estimarea în lucși într-o distribuție uniformă.
Interpretarea corectă a exemplului pentru 20 m²
Să presupunem că, într-un spațiu de lucru ipotetic din România, proiectanții urmăresc o medie de 300 lx într-un plan definit. 20 m² × 300 lx = 6000 lm reprezintă fluxul care trebuie să ajungă în acel plan. Numărul nu înseamnă automat cumpărarea unor corpuri cu un flux total emis de 6000 lm. Cantitatea de produse depinde de amplasare, optică și întreținere; valoarea de 300 lx este o ipoteză a exemplului, nu o regulă pentru orice activitate.
Același flux, distribuții diferite
Două corpuri cu fluxuri apropiate pot trimite proporții diferite de lumină în zona de lucru. Evaluați fotometria împreună cu poziția de montaj. Egalarea lumenilor poate păstra emisia totală, dar poate modifica uniformitatea, reflexiile sau iluminarea suprafeței utile.
Pentru verificarea unităților, consultați principiile fotometriei publicate de BIPM pentru informații suplimentare.
Condiții care schimbă rezultatul în lucși
Chiar dacă fluxul corpului rămâne constant, distanța, deschiderea, obstacolele și reflexiile pot modifica iluminarea suprafeței. Aceste condiții influențează atât fluxul incident, cât și distribuția lui. Distingeți datele produsului de rezultatul obținut după instalare.
- Flux luminos emis — lumeni
- Suprafață iluminată — metri pătrați
- Distanța dintre sursă și suprafața vizată
- Direcționalitatea luminii (unghi al fasciculului)
- Obstacole și ecranare
- Reflectanța suprafețelor din jur
Examinați puterea și fotometria împreună cu fluxul declarat pentru corpul complet . Fluxul depinde de tipul LED-ului, dar și de curent, temperatura de funcționare și pierderile optice. Nu folosiți fluxul nominal al componentei LED ca flux de ieșire al corpului.
De la calcul la alegerea corpurilor
Definiți mai întâi activitatea și planul de lucru, măsurați aria și stabiliți iluminarea urmărită. Calculați apoi fluxul incident și alegeți corpurile luând în considerare fotometria, utilizarea și întreținerea. Verificați rezultatul după montaj.
Această succesiune leagă activitatea din spațiu de produsul ales și de verificarea pe teren.
Pentru comparația inițială pot fi analizate următoarele familii LED uzuale:
Într-o aplicație la interior, downlighturile LED, spoturile pe șină, panourile, benzile, corpurile liniare, aplicele și lampadarele sunt opțiuni de analizat. Pentru spații industriale pot fi evaluate și corpuri LED pentru hale înalte în funcție de proiect.
Într-o aplicație la exterior, pentru anumite zone se pot analiza proiectoare, iar pentru alei stâlpișori și corpuri de iluminat rutier.
5000 lx și 5000 lm înseamnă același lucru?
Nu. 5000 lm reprezintă fluxul luminos total al corpului, iar 5000 lx iluminarea unei suprafețe definite. Fără cunoașterea suprafeței și distribuției, cele două valori nu pot fi echivalate.
50.000 lx reprezintă o valoare mare?
50.000 lx reprezintă o iluminare ridicată; adecvarea depinde de activitate. Nu folosiți ca ținte pentru încăperi exemplele din sursă de aproximativ 100.000 lx pe vreme însorită și 1000 lx pe vreme înnorată. Valorile naturale variază mult cu ora, vremea și orientarea.
Cum se leagă lumenul, luxul și candela?
Descrierea și textul imaginii
- Candelă
- Sursă de lumină
- Propagarea luminii
- Flux luminos în lumeni
- Distribuția în fascicul
- Iluminarea suprafeței
- Candela (cd = lm/sr)
- exprimă intensitatea luminoasă într-o direcție dată.
- Lumenul (lm) este unitatea fluxului luminos.
- Luxul (lx = lm/m²) este unitatea iluminării suprafeței:
- exprimă fluxul luminos incident pe unitatea de arie.
Ce înseamnă 1 lux?
Un flux de 1 lm distribuit uniform pe un metru pătrat produce o iluminare de 1 lx.
Cum se măsoară iluminarea în lucși?
- Așezați senzorul unui luxmetru adecvat în planul și direcția de măsurare, fără a-l umbri cu propriul corp. Înregistrați punctele și condițiile măsurării.
- O aplicație de telefon poate oferi o aproximație, dar precizia depinde de senzor și calibrare. Nu înlocuiește un aparat potrivit pentru verificarea proiectului.
Separarea contribuției luminii naturale în înregistrarea măsurătorilor
Valoarea măsurată ziua pe o masă lângă fereastră nu arată doar contribuția corpului electric. Pentru comparație, notați condițiile exterioare, poziția perdelelor, corpurile aprinse și scena de reglare. Dacă trebuie analizat numai sistemul electric, stabiliți condiții de control adecvate. Fără aceste înregistrări, rezultatele din același punct la ore diferite nu dovedesc o diferență de performanță a produsului.
Exemple de iluminare din sursă, după utilizare
| Tip de clădire | Zonă sau activitate | Exemplu din sursă (lx) |
|---|---|---|
| Birouri și spații de lucru | Coridor | 100–150 |
| Recepție | 200–300 | |
| Birou deschis | 300–500 | |
| Post de lucru | 500 | |
| Sală de ședințe | 300–500 | |
| Cameră de imprimare | 300 | |
| Proiectare/CAD | 750–1000 |
| Tip de clădire | Zonă sau activitate | Exemplu din sursă (lx) |
|---|---|---|
| Magazine cu amănuntul | Culoare de magazin | 300–500 |
| Rafturi cu produse | 500–1000 | |
| Vitrină | 1000–2000 | |
| Expunere de bijuterii | 1000–2500 |
| Tip de clădire | Zonă sau activitate | Exemplu din sursă (lx) |
|---|---|---|
| Cazare și hoteluri | Lobby | 200–300 |
| Coridor | 100–150 | |
| Restaurant | 200–300 | |
| Bucătărie | 500 | |
| Cameră | 100–200 |
| Tip de clădire | Zonă sau activitate | Exemplu din sursă (lx) |
|---|---|---|
| Industrie și depozite | Culoare de depozit | 100–200 |
| Zonă de depozitare | 150–200 | |
| Zonă de încărcare | 200 | |
| Lucrări generale | 300 | |
| Lucrări mai fine | 500–750 | |
| Asamblare de precizie | 1000 |
| Tip de clădire | Zonă sau activitate | Exemplu din sursă (lx) |
|---|---|---|
| Școli și educație | Sală de clasă | 300–500 |
| Laborator | 500 | |
| Zonă de lectură | 500 | |
| Rafturi de cărți | 200 | |
| Coridor | 100–150 |
| Tip de clădire | Zonă sau activitate | Exemplu din sursă (lx) |
|---|---|---|
| Spitale și servicii medicale | Salon pentru pacienți | 100–200 |
| Post de asistenți medicali | 300 | |
| Cabinet de consultații | 500 | |
| Intervenții chirurgicale minore | 1000 | |
| Coridor | 100–150 |
| Tip de clădire | Zonă sau activitate | Exemplu din sursă (lx) |
|---|---|---|
| Alimentație publică și restaurante | Sală de mese | 150–300 |
| Casă de marcat | 300–500 | |
| Bucătărie | 500 |
În cererea de ofertă, precizați întâi activitatea și planul de iluminat. Comparați apoi fluxul și fotometria corpurilor; după montaj, măsurați în aceleași puncte și condiții. Astfel puteți vedea de ce fluxuri apropiate produc iluminări și niveluri de confort diferite. O procedură de măsurare înregistrată permite comparații după modificări sau întreținere.
