Corpuri liniare integrate în tavan, fără ramă vizibilă

Creați linii de lumină fără ramă vizibilă.

Putere: 5, 10 și 20 W
Tensiune de intrare: 100–265 V AC, 50/60 Hz
Randament: 88%
Factor de putere: >0,6 sau 0,9, în funcție de variantă
Eficacitate luminoasă declarată: 90 lm/W
Durată de viață declarată: 50.000 ore
Indice de redare a culorilor: >80
Distorsiune armonică totală: <15%
Unghi al fasciculului: 15°, 30° sau 45°
Grad de protecție: IP22; utilizare la interior în condițiile de montaj specificate
Temperatură de funcționare: de la −20 la +45°C
Umiditate de funcționare: 10–90% umiditate relativă
Temperatură de culoare: 3000, 4500 sau 6500 K

Doresc să comunic adresa mea de e-mail pentru a trimite o solicitare privind acest produs și a primi un răspuns.

Descriere

Stabiliți dimensiunile decupajului înainte de finisarea tavanului și păstrați accesul la driver. Corpul liniar se integrează în suprafață fără ramă vizibilă. Reflectoarele cu unghiuri diferite pot fi alese pentru iluminat general sau pentru evidențierea unei anumite suprafețe.

Parametri

Dimensiunile corpului liniar încastrat fără ramă

Model	HOYUWO-LS-5WN	HOYUWO-LS-10WN	HOYUWO-LS-20WN
Putere	5W	10W	20W
Dimensiuni	L140W105H42mm	L273W105H42mm	L540W105H42mm
Cip LED	5 LED-uri Osram 3030	10 LED-uri Osram 3030	20 LED-uri Osram 3030
Flux luminos	430-460lm	850-920lm	1700-1900lm

Indice de redare a culorilor	80
Materiale	Reflector din aluminiu + PC
Unghiul fasciculului	15/30/45°
Temperatură de culoare	3000 K alb cald; 4500 K alb neutru; 6500 K alb rece
Factor de putere	>0.6
Grad de protecție	IP22
Durată de viață declarată	Durată declarată de 50.000 de ore
Tensiune de intrare	100–265 V AC 50/60 Hz; opțiunile de 12/24/36/48 V AC sau DC trebuie confirmate separat pentru fiecare variantă
Notă	Dimarea și kitul de urgență se analizează la cerere.

Caracteristicile produsului

Corpul LED liniar fără ramă are carcasă din aluminiu cu finisaj alb sau negru.
Reflectoarele direcționează lumina și permit crearea unor contraste care evidențiază obiecte sau suprafețe.
LED-uri SMD Osram; redarea culorilor, fluxul luminos și consumul trebuie confirmate pentru varianta selectată.
Drivere LiFud/Eaglerise; verificați comportamentul de pâlpâire și performanțele configurației oferite.
Opțiuni de dimare: Triac, 0–10 V sau DALI.
Durata de viață declarată de peste 50.000 de ore depinde de condițiile din fișa produsului.

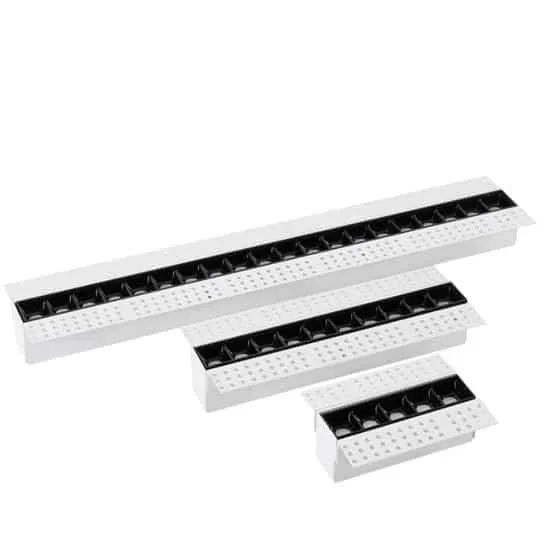

Corp LED liniar fără ramă, cu cablu de siguranță împotriva căderii.

Corp liniar încastrat fără ramă, cu cablu de siguranță

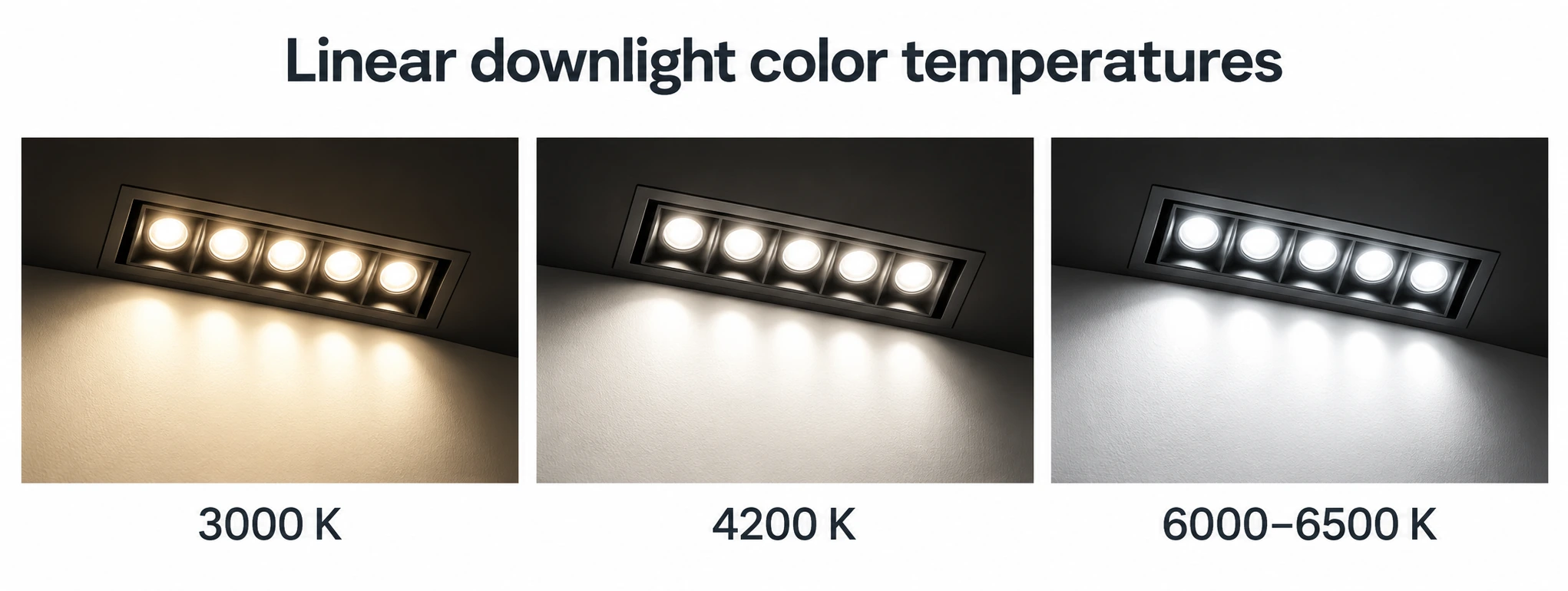

Temperatură de culoare

♦ În dormitoare, restaurante și spații de relaxare, evaluăm tonurile calde sub 3000 K împreună cu materialele și atmosfera dorită. ♦ În bucătării, birouri sau spații de lucru, opțiunile neutre de 4000–4500 K pot fi analizate în funcție de activitate și de celelalte corpuri de iluminat. ♦ Lumina peste 6000 K pare mai rece; nu o considerăm o garanție a creșterii atenției, motivației sau productivității.

Pentru alegerea aspectului cald sau rece, comparăm mostrele alături de celelalte corpuri de iluminat. Temperatura de culoare nu măsoară redarea culorilor, orbirea sau calitatea generală a luminii.

Temperatura de culoare în iluminatul liniar fără ramă

Montaj

1. Marcăm poziția și pregătim deschiderea conform desenului. 2. Curățăm zona și poziționăm profilul conform instrucțiunilor. 3. Fixăm elementele de integrare cu șuruburi adecvate. 4. Aplicăm un finisaj compatibil cu profilul și tavanul. 5. După uscare, montăm modulul luminos. 6. Verificăm fixările și conexiunile înainte de alimentare și de proba de funcționare.

Întrebări frecvente

Furnizăm instalatorului desenul variantei respective și un plan de acces care permite înlocuirea driverului fără deteriorarea suprafeței. Distingem dimensiunile exterioare ale carcasei de dimensiunile decupajului. Grosimea tavanului, metoda de integrare și deschiderea se verifică înainte de finisare.

La înlocuire vom comunica dimensiunile reale ale corpului; aceeași putere nu înseamnă aceeași dimensiune a carcasei. Vom verifica potrivirea pe desen, nu după proporțiile fotografiei. Vom compara dimensiunile cu structura de susținere și spațiul disponibil, analizând ancorajele, intrările de cablu și piesele proeminente.

O linie de lumină cu aspect continuu poate fi alcătuită din mai multe secțiuni. Planificăm lungimile și îmbinările, apoi verificăm capetele, alinierea și alimentarea. Definim profilul, optica sau difuzorul, driverul și accesoriile astfel încât întreținerea să poată fi realizată cu piesele incluse în ofertă.

Dacă există funcție de urgență, definiți separat bateria, autonomia și fluxul luminos sau puterea în acest regim. Puterea nominală a corpului nu descrie automat performanța de urgență.

Alegeți driverul și protocolul împreună cu sistemul de comandă al instalației. Specificați în comandă combinația compatibilă cu această versiune.

Aplicații

La planificarea liniei de lumină, examinați alinierea și finisajele capetelor. Alegeți dispersorul și fixarea după versiunea corpului și utilizarea spațiului.

Pregătirea montajului

Vom verifica traseul, punctele de fixare și îmbinările profilului. Vom identifica accesoriile montajului ales și vom păstra acces practic la driver.

Criterii de selecție înainte de comandă

Vom compara fluxul luminos al corpului complet, cu dispersorul montat. Nu vom prezenta lumina modulului LED separat drept rezultat optic al întregului sistem.

Înainte de aprobarea unei linii continue, vom solicita detaliul îmbinării sau o mostră. Vom evalua alinierea profilului, continuitatea dispersorului și eventualele umbre la îmbinare.
