Corpuri stradale SL-B/01 cu placă LED separată în fiecare modul

În iluminatul stradal, distribuția luminii, eficacitatea și accesul pentru service trebuie analizate împreună. Fiecare modul din seria HOYUWO-SL-B/01 are o placă LED separată și putere indicată în catalog de 50 W. Construcția modulară nu înseamnă alimentare electrică independentă; confirmați înainte de comandă metoda de înlocuire și efectul defectării unui modul asupra întregului corp.

Materiale și opțiuni de finisaj

  • Carcasă și radiator din aluminiu cu tratament de suprafață; confirmați tipul acoperirii și rezistența la coroziune pentru mediul de instalare.
  • Transmisia luminoasă indicată pentru capacul din policarbonat depășește 90%. Solicitați datele de rezistență UV și etanșare ale versiunii alese.
  • Sunt disponibile distribuții luminoase largi și înguste.
  • Sunt folosite LED-uri SMD3030 cu flux ridicat; evaluați menținerea fluxului și durata de viață după datele corpului complet.
  • Opțiunile de driver sunt Meanwell, Philips, DONE, MOSO și SOSEN. Confirmați factorul de putere, armonicile și randamentul configurației comandate.
  • Șuruburi inoxidabile
  • Secțiunea și identificarea cablului de intrare trebuie confirmate de furnizor; datele incomplete din catalog nu pot fi folosite pentru dimensionarea cablului de conectare.

Verificați performanța electrică și distribuția luminii

  • Tensiunea de funcționare este 100–277 V AC 50/60 Hz sau 220–240 V AC 50/60 Hz, în funcție de versiune.
  • Factor de putere: >0,95
  • Distorsiune armonică totală: <10%
  • SDCM：<5
  • Randament: >90%
  • Protecție la supratensiuni tranzitorii: 6–20 kV, după versiune
  • Temperatură de funcționare: −30 până la +55°C
  • Conformitate declarată: CE și RoHS. Solicitați documentele modelului respectiv.
  • Garanția este de 2, 3 sau 5 ani, după versiunea aleasă și condițiile convenite.

Evaluați spațiile în care poate fi utilizat modelul.

  • iluminat stradal
  • Iluminat pe stâlpi înalți
  • Autostrăzi
  • Parcuri și piețe
  • Parcări

Vom pregăti o cerere de ofertă care precizează cantitatea necesară proiectului și configurația exactă.

Solicitați o ofertă de preț

Modele și detalii

Modele și detalii

Model pentru comandăPutereDimensiuniFlux luminosTemperatură de culoareUnghiul fascicululuiIndice de redare a culorilorGrad de protecțieClasă IKDurată de viață declaratăDiametru de prindereFișă tehnică

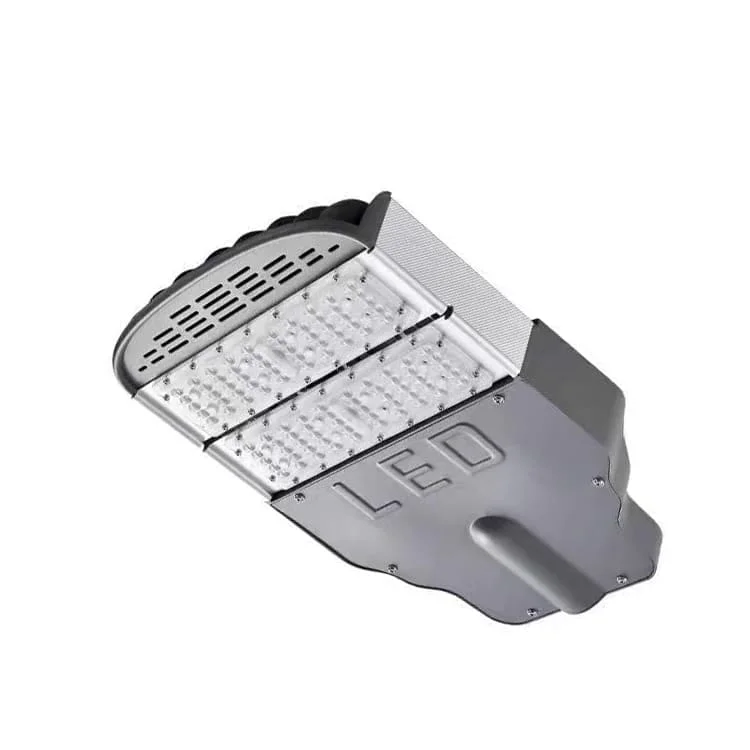

HOYUWO-SL-100WB-01100W±5%530*300*85mm11000-14000lm2700–3000 K alb cald; 4000–4500 K alb neutru; 6000–6500 K alb rece70*140°>80IP66IK08Durata declarată depășește 50.000 de ore; condițiile trebuie confirmateφ60Solicitați fișa tehnică

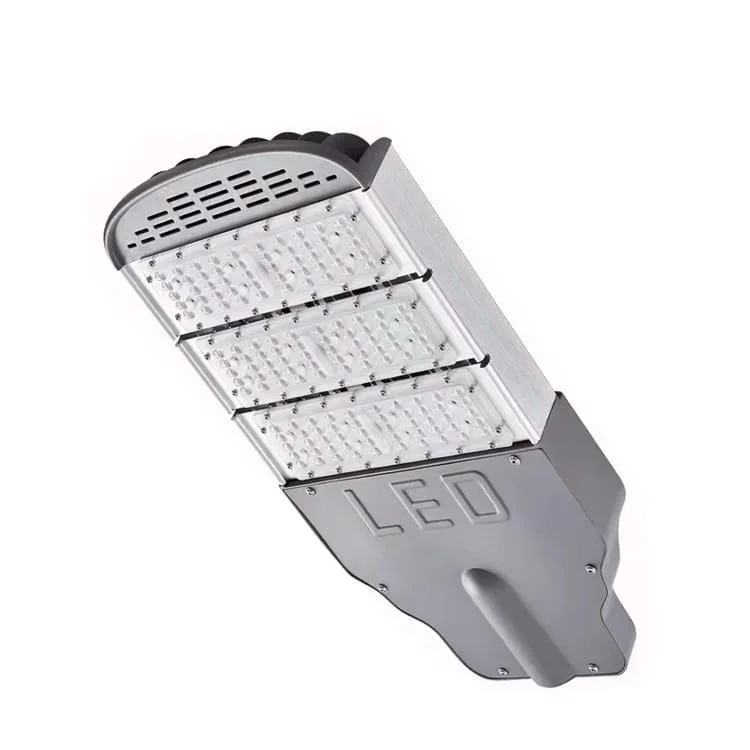

HOYUWO-SL-150WB-01150W±5%608*300*85mm16500-21000lm2700–3000 K alb cald; 4000–4500 K alb neutru; 6000–6500 K alb rece70°*140°>80IP66IK08Durata declarată depășește 50.000 de ore; condițiile trebuie confirmateφ60Solicitați fișa tehnică
HOYUWO-SL-200WB-01200W±5%686*300*60mm22000-28000lm2700–3000 K alb cald; 4000–4500 K alb neutru; 6000–6500 K alb rece70°*140°>80IP66IK08Durata declarată depășește 50.000 de ore; condițiile trebuie confirmateφ60Solicitați fișa tehnică
HOYUWO-SL-250WB-01250W±5%764*310*85mm27000-33000lm2700–3000 K alb cald; 4000–4500 K alb neutru; 6000–6500 K alb rece70°*140°>80IP66IK08Durata declarată depășește 50.000 de ore; condițiile trebuie confirmateφ60Solicitați fișa tehnică

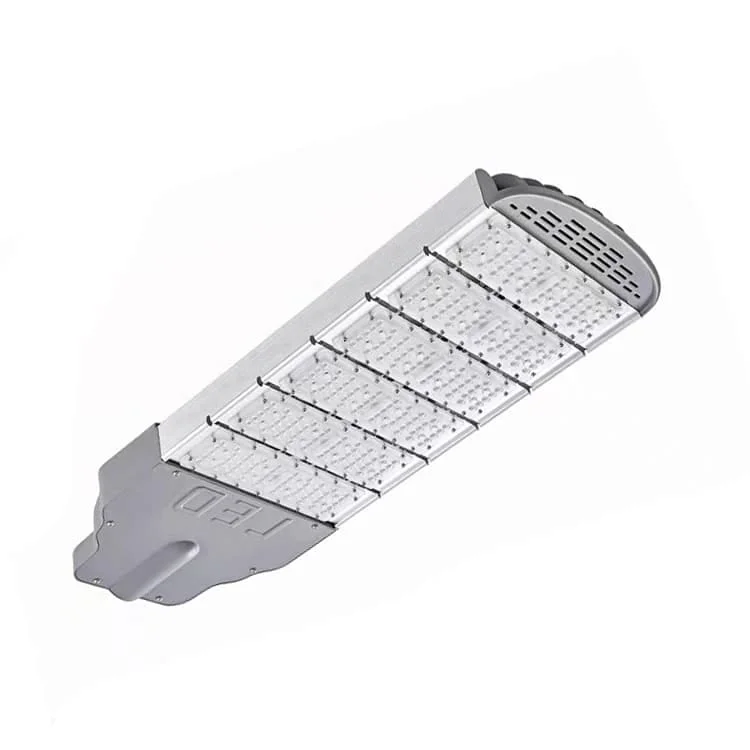

HOYUWO-SL-300WB-01300W±5%842*300*85mm33000-42000lm2700–3000 K alb cald; 4000–4500 K alb neutru; 6000–6500 K alb rece70°*140°>80IP66IK08Durata declarată depășește 50.000 de ore; condițiile trebuie confirmateφ60Solicitați fișa tehnică

Pentru versiunea de 250 W din seria HOYUWO-SL-B-01, precizați codul HOYUWO-SL-250WB-01 în cerere.

Întrebări frecvente

La înlocuirea corpului, comparăm dimensiunile reale, punctele de prindere, intrările de cablu și piesele exterioare. Desenul HOYUWO-SL-100WB-01 indică 530 × 300 × 85 mm; verificăm dimensiunea pentru versiunea comandată și prinderea existentă. Puterea similară nu înseamnă aceeași dimensiune a carcasei.

Stabiliți distanța dintre punctele de iluminat folosind geometria drumului și fotometria modelului. Puterea în wați, singură, nu indică distanța potrivită între stâlpi.

Precizați în comandă alimentarea, finisajul, temperatura de culoare și versiunea. Confirmați opțiunile pentru modelul exact, fără a presupune că toate variantele familiei sunt disponibile.

Aplicații

Când evaluați acest corp pentru drumuri sau spații exterioare, analizați fotometria configurației exacte împreună cu geometria amplasamentului și programul de funcționare. Selecția trebuie să se bazeze pe calculul proiectului.

Pregătirea montajului

Verificați stâlpul sau brațul, elementele de fixare, înclinarea și conexiunile electrice conform proiectului. Înregistrați orientarea și setările de comandă pentru a putea fi restabilite după mentenanță.

Criterii de selecție înainte de comandă

Solicitați datele privind fluxul luminos emis în emisfera superioară pentru optica și înclinarea selectate. Valoarea măsurată cu corpul orizontal nu reprezintă automat montajul înclinat.

Definiți profilul de iluminat pe timpul nopții. Verificați ce driver și unitate de comandă pot executa programul și dacă sunt incluse în livrare.
