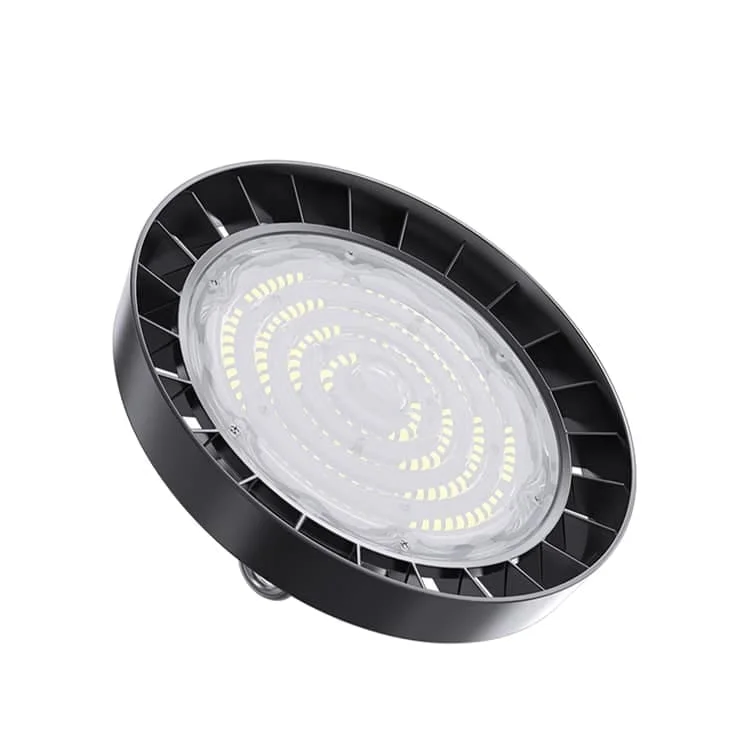

Corpuri UFO cu reglare 0–10 V sau DALI
Stabiliți optica, driverul și metoda de control pentru spațiul de producție, sala sportivă sau sala multifuncțională. Corpurile rotunde UFO au versiuni 0–10 V și DALI; lumina albă cu temperatură reglabilă este o opțiune care trebuie confirmată separat. Catalogul familiei indică 150–200 lm/W; performanța modelului comandat se verifică individual.
- Serie de referință: HOYUWO-HB-D
- Reglare: 0/1–10 V sau DALI, în funcție de driver
- Puteri: 100, 150 și 200 W
- Montaj: aparent / suspendat
- Eficacitate luminoasă declarată: 150 lm/W
- Durată de viață declarată: >50.000 ore
- Garanția producătorului: 3/5 ani
- Conformitate declarată: CE și RoHS. Solicitați documentele modelului respectiv.
- Termen estimat de livrare: 7–15 zile, în funcție de cantitate și comanda confirmată
- Origine: China
- Comandă minimă: 30 de bucăți per model
| Cod model | Putere | Dimensiuni | Flux luminos | Sistem de reglare a intensității | Fișă tehnică |
|---|---|---|---|---|---|
| HOYUWO-HB-100WD | 100W±5% | Ø250*H90mm | 15000-20000lm | Reglare 0/1–10 V sau DALI | Solicitați fișa tehnică |
| HOYUWO-HB-150WD | 150W±5% | Ø300*H100mm | 23000-30000lm | Reglare 0/1–10 V sau DALI | Solicitați fișa tehnică |
| HOYUWO-HB-200WD | 200W±5% | Ø345*H120mm | 30000-40000lm | Reglare 0/1–10 V sau DALI | Solicitați fișa tehnică |
Se poate solicita o baterie opțională pentru alimentare de urgență ; trebuie aleasă versiunea compatibilă a acestui corp pentru hale înalte.
La alegerea corpurilor montate la înălțime în fabrici, ateliere sau depozite, țineți cont de rafturi și posturile de lucru. Poziția lor influențează optica, amplasarea și numărul necesar de corpuri.
Desenele prezintă conexiunea pentru controlul nivelului luminii:
- Schema de conectare a corpului LED dimabil DALI:
- Montarea și conectarea corpului dimabil 0–10 V/1–10 V:
Criterii de selecție înainte de comandă
Vom solicita temperatura de funcționare permisă pentru întregul corp de hală, inclusiv driverul. Vom ține cont de faptul că temperatura lângă acoperiș poate diferi de cea de la nivelul solului.
Vom transmite instalatorului curentul de pornire declarat al driverului pentru stabilirea circuitului și a numărului de corpuri conectate.
Vom verifica sarcina admisă de suport, metoda de suspendare și accesul pentru întreținere. Ancorarea și conexiunea electrică vor respecta instrucțiunile modelului.
Ce sistem de reglare trebuie comandat?
Vom trata controlul prin tăiere de fază, intrările analogice și cele digitale ca soluții distincte. Vom solicita o combinație driver-comandă validată, nivelul minim de reglare și comportamentul la pornire. Vom corela protocolul corpului cu instalația și vom preciza în comandă opțiunea potrivită modelului ales.
Ce dimensiuni trebuie confirmate înainte de comandă?
Desenul HOYUWO-HB-100WD indică Ø250 mm și înălțimea de 90 mm. Confirmați compatibilitatea cu spațiul de montaj și versiunea comandată; celelalte modele pot avea dimensiuni diferite.
Înălțimea halei este suficientă pentru alegerea corpului?
Vom adăuga în plan utilajele, rafturile și suprafețele de lucru. Vom verifica fotometria folosind aceste informații înainte de stabilirea puterii și numărului de corpuri.
Iluminatul de urgență este identic cu funcționarea normală?
Dacă există funcție de urgență, definiți separat bateria, autonomia și fluxul luminos sau puterea în acest regim. Puterea nominală a corpului nu descrie automat performanța de urgență.
Text accesibil pentru informațiile din imagini
Imaginea 1 · Montaj și conectare
- Controlul prin DALI al corpurilor LED industriale dimabile.
- Schema indică alimentare de 100–277 V AC și conductoare L, G, N. Confirmați intervalul de tensiune al driverului livrat.
- Elemente prezentate: conductoare de control DALI, întrerupător DALI, corpuri LED dimabile și sistem de control al iluminatului.
Imaginea 2 · Montaj și conectare
- Schema prezintă prinderea cu inel, șurubul și elementul de suspendare. Respectați manualul modelului; o diferență față de imagine nu justifică omiterea unui element de fixare.
- În schema sursă, negrul este L, albul N, iar verdele E/GND. Aceste culori nu reprezintă o regulă de conectare pentru altă instalație. Identificați bornele cu alimentarea întreruptă și respectați marcajele corpului livrat.
- Conexiunea de reglare necesită un driver compatibil dimabil 1–10 V.
- Schema indică violet pentru DIM+ și gri pentru DIM−. Verificați conectarea și izolarea conductoarelor de control în manualul versiunii livrate.
