Corpuri industriale pentru hale înalte cu senzor radar
Evaluați detecția și economiile în condițiile reale ale unității sau zonei de lucru. Pentru configurare sunt necesare opțiunile de sensibilitate și temporizare ale senzorului. Când radarul detectează mișcare, corpul ajunge la 100% din putere; în repaus este indicat un nivel luminos de 20–30%, în funcție de versiune. Deoarece descrierea indică o rază de 10–16 m, iar tabelul 10–15 m, testați funcționarea la fața locului. Lista principală indică 120–265 V AC, iar imaginea 100–240 V AC; instalatorul trebuie să folosească eticheta modelului livrat.
- Tensiune de intrare: 120–265 V AC, 50/60 Hz
- Factor de putere: >0,95
- Senzor de mișcare: radar cu microunde standard; PIR opțional
- Distanță de detecție: 10–16 m; verificați versiunea și condițiile
- Unghi de detecție: 120°
- Durată de viață declarată: 50.000 ore
- Montaj: suspendat cu cârlig sau aparent cu suport.
- Conformitate declarată: CE și RoHS
- Grad de protecție: IP65
- Materiale: carcasă din aluminiu turnat sub presiune și lentilă PC
- Unghiul fasciculului: 90° / 120°
- Temperatură de culoare: 3000/4000/6500 K
- CRI: >70 sau 80
| Cod model | Putere | Dimensiuni | Flux luminos | Distanță de detecție a mișcării | Fișă tehnică |
|---|---|---|---|---|---|
| HOYUWO-HB-100WB-02 | 100W±5% | Ø255*H150mm | 15000-16000lm | 10–15 metri | Solicitați fișa tehnică |
| HOYUWO-HB-150WB-02 | 150W±5% | Ø300*H156mm | 22500-24000lm | 10–15 metri | Solicitați fișa tehnică |
| HOYUWO-HB-200WB-02 | 200W±5% | Ø355*H161mm | 30000-32000lm | 10–15 metri | Solicitați fișa tehnică |
La alegerea corpurilor montate la înălțime în fabrici, ateliere sau depozite, țineți cont de rafturi și posturile de lucru. Poziția lor influențează optica, amplasarea și numărul necesar de corpuri.
Criterii de selecție înainte de comandă
Solicitați limitele temperaturii ambiante pentru corpul complet, inclusiv sursa de alimentare, pentru a evalua compatibilitatea termică.
Înainte de montaj, comparați desenul tehnic cu punctele de fixare și schema electrică. Instalarea se realizează cu alimentarea întreruptă, conform instrucțiunilor corpului livrat.
Cum se adaptează senzorul la zona de montaj?
Vom face teste la fața locului pentru a preveni declanșarea din zone vecine sau neutilizate. Vom stabili dacă trebuie detectate persoane, vehicule sau ambele și dacă este necesară lumină de veghe. După evaluarea obstacolelor și înălțimii, vom confirma distanța de detecție, tehnologia și setările versiunii.
Ce dimensiuni trebuie confirmate?
Comparați dimensiunile, decupajul și fixarea cu desenul modelului și rezervați spațiu pentru sursa de alimentare.
Este suficientă înălțimea pentru alegerea corpului?
Nu bazați selecția numai pe înălțime. Evaluați optica, organizarea zonelor de lucru și obstacolele din spațiu folosind fotometria modelului.
Text accesibil pentru informațiile din imagini
Imaginea 1 · Specificații tehnice
- Senzor de mișcare cu microunde

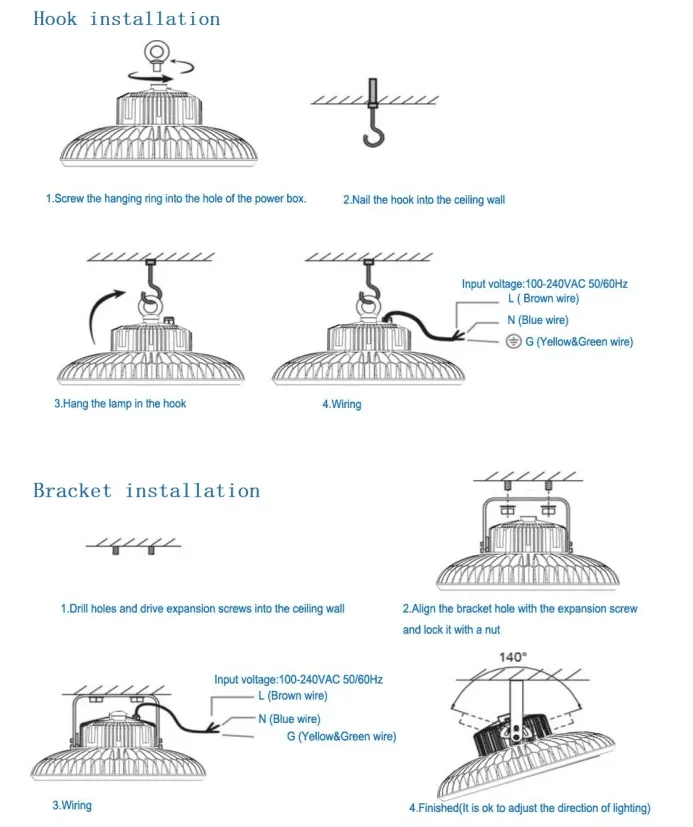

Imaginea 2 · Montaj
- Montaj cu cârlig
- 1. Înșurubați inelul de suspendare în orificiul cutiei de alimentare.
- 2. Fixați cârligul de tavan.
- Tensiune de intrare: 100–240 V AC, 50/60 Hz
- L — fir maro
- N — fir albastru
- G — fir galben-verde
- 3. Suspendați corpul de cârlig.
- 4. Conectați firele cu alimentarea întreruptă.
- Montaj cu suport
- 1. Executați găurile și introduceți ancoraje cu expansiune adecvate tavanului.
- 2. Aliniați orificiul suportului cu ancorajul
- și fixați cu piulița
- — L: fir maro
- 3. Conectați firele cu alimentarea întreruptă.
- 4. După finalizarea montajului, reglați direcția luminii.
