Alegerea panoului LED: structură optică, montaj și întreținere

Definiți împreună deschiderea existentă din tavan, lumina dorită și accesul de întreținere. În birou, multe panouri funcționează în același grup, deci alegerea opticii sau driverului influențează întregul spațiu. Ghidul explică diferențele dintre iluminarea pe margine și din spate și verificarea componentelor. Dimensiunile și puterile din tabele sunt exemple; la montaj nou și înlocuire, baza este documentul modelului comandat.

Cum se diferențiază tipurile de panouri LED?

Panourile nu trebuie evaluate după o singură clasificare. Poziția sursei, montajul și controlul pot fi alese împreună. Distincțiile principale sunt:

1. Clasificarea după poziția LED-urilor

• Panou LED cu iluminare din spate : plasează emițătorii în spatele difuzorului. Distanțele LED-urilor și spațiul amestecării luminii influențează uniformitatea. Valorile din sursă de 595 × 595, 4000 lm, grosime peste 45 mm și uniformitate peste 0,9 sunt exemple specifice, nu proprietăți ale tuturor panourilor iluminate din spate.
• Panouri LED cu iluminare laterală : Un ghid distribuie lumina LED-urilor periferice. Sursa oferă exemple de 595 × 595, flux sub 3000 lm, grosime de cel mult 15 mm și uniformitate până la 0,85. Nu sunt limite universale. Examinați modelul ales și evitați murdărirea și deformarea la montaj.

2. Clasificarea după fixare

• Panou LED încastrat: se amplasează în modulul sau deschiderea compatibilă a tavanului cu susținerea și fixarea prevăzute de producător.
• Panou LED aplicat: poate fi analizat unde lipsește spațiul încastrării. Unele modele folosesc ramă externă separată, altele propria carcasă de montaj.
• Panou LED suspendat: se instalează cu kit compatibil. Ancorele, susținerea și alimentarea trebuie să respecte instrucțiunile modelului.

3. Clasificarea după funcțiile integrate

• Panou LED reglabil: necesită driver reglabil compatibil cu modulul LED și comanda. Nu orice driver reglabil se potrivește oricărui panou. Opțiunile includ TRIAC cu tăiere de fază, 0/1–10 V și DALI. Pentru comparație, consultați articolul aferent și opțiunile de reglare TRIAC, 0–10 V și DALI.
• panouri LED etanșe: carcasa, garniturile și conexiunile trebuie să corespundă montajului testat. Pentru diferite panouri LED etanșe sunt oferite exemple IP44, IP54, IP65 și IP68. Verificați suprafețele și condițiile acoperite. Gradele nu sunt interschimbabile și nu autorizează utilizare nelimitată în orice mediu umed.

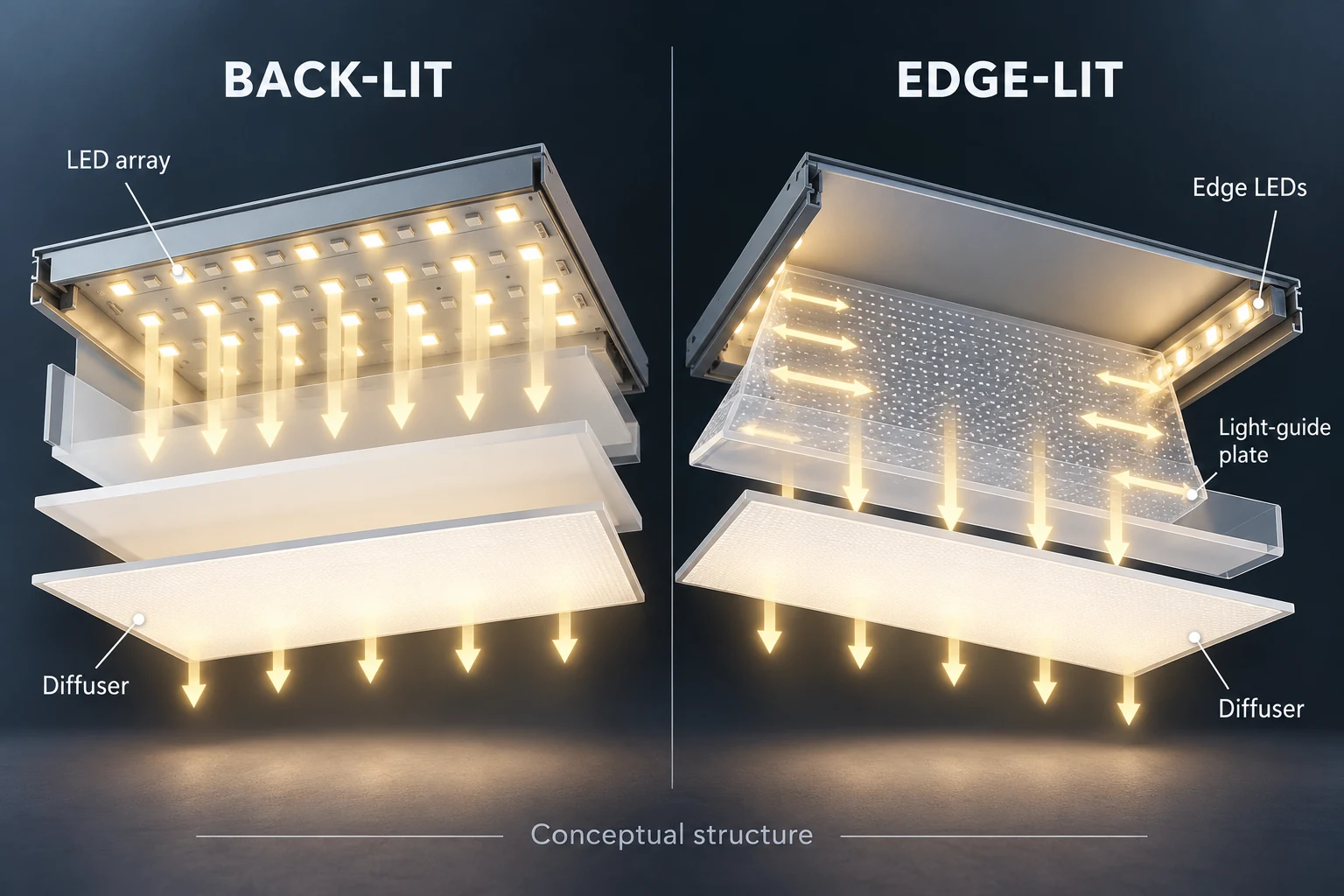

Cum distribuie lumina panoul LED?

Pentru distingerea iluminării pe margine de cea din spate, examinați poziția LED-urilor și traseul luminii până la suprafața de ieșire.

Traseul luminii LED-urilor periferice

În construcția iluminată pe margine, ghidul dirijează lumina periferică spre difuzor. Reflectorul recuperează o parte a luminii. Evaluați LED-urile, ghidul, difuzorul și montajul împreună.

Traseul luminii LED-urilor din spatele difuzorului

Panoul iluminat din spate conține benzi sau plăci LED alături de carcasă și difuzor. După model, lentilele ajută distribuția luminii.

Lumina ajunge aici la ieșire fără ghid periferic. Lumina cipurilor este transmisă difuzorului prin lentilele de distribuție și reflexia suprafeței posterioare.

Consultați și: Panouri LED. Evaluați uniformitatea și confortul întregului corp înainte de montaj. Accesoriile compatibile permit montaj încastrat, suspendat sau aplicat. Distribuția pe plan este realizată prin ghid la produsul iluminat pe margine și prin LED-urile din spatele difuzorului la cealaltă construcție.

Componentele panoului

1. Rama. Comparați materialul și construcția care determină rigiditatea și contribuția termică. Exemplele includ oțel, PC, aliaj de aluminiu, A6063 și combinații plastic-aluminiu. Rama este și suportul mecanic al panoului.

Examinați îmbinările, finisajul și punctele de fixare împreună cu dimensiunile și rigiditatea necesare. Rezistența ramei nu se deduce doar din preț sau greutate.

2. Modulul emițător. Evaluați numărul cipurilor împreună cu curentul și optica. Modulul influențează nu doar costul, ci și fluxul, redarea culorilor și temperatura de culoare.

Numărul LED-urilor nu este singur indicator de calitate; trebuie cunoscute amplasarea, optica și curentul. SMD2835 și SMD4014 sunt denumiri de capsule. HONGLI, SANAN, SAMSUNG și Lumileds sunt exemple de furnizori de componente, fără să însemne că toate panourile HOYUWO LED le folosesc.

3. Ghidul de lumină. Confirmați materialul și proprietățile declarate din documente. Sursa menționează PMMA, MAS și PS. Ghidul transportă lumina periferică spre difuzor și, împreună cu reflectorul, sprijină utilizarea și distribuția uniformă.

Nu alegeți ghidul de schimb doar după grosime; trebuie să fie compatibil optic. Intervalul 1,6–3,0 mm arată exemple de fabricație. Formularea materialului, temperatura și mediul influențează îmbătrânirea. Nu atribuiți automat garanție de doi ani pentru PS, trei pentru MAS sau cinci pentru PMMA.

4. Suprafața difuzoare. Pot fi folosite PC, acrilic, PS, PP sau alte materiale. Formularea și tratamentul suprafeței influențează transmisia și îmbătrânirea. Difuzorul distribuie lumina și estompează punctele LED; nu există un clasament universal de preț al materialelor.

Geometria difuzorului iluminat din spate poate diferi de cea a produsului iluminat pe margine. Evaluați rigiditatea și amestecarea luminii alături de grosimile exemplificative de 0,8–1,2 mm. Valorile generale de transmisie de 92%, 88% sau 80% nu înlocuiesc documentul piesei; clasa materialului și tratamentul modifică rezultatul.

5. Foaia reflectantă. Piesa din spatele ghidului redirijează lumina rămasă. RW250 este un exemplu de denumire din sursă; confirmați proprietățile piesei folosite.

6. Capacul posterior. Verificați geometria și grosimea modelului. Structura metalică reflectantă poate contribui la suport, gestionare termică și comportament optic.

7. Driverul. Măsurați modulația prin metoda potrivită utilizării. Prețul sau fotografia telefonului nu dovedesc izolarea electrică și protecțiile. Examinați în documente aceste proprietăți, curentul, domeniul de tensiune, reglarea și mediul compatibil cu panoul.

8. Accesoriile montajului. Alegeți suportul sau suspendarea potrivite atât corpului, cât și tavanului portant.

Ce puteri și dimensiuni au panourile LED?

Comparați desenul dimensional și datele luminoase cu proiectul înainte de comandă. Dimensiunile și puterile tabelului sunt doar exemple de produse.

Dimensiuni	300×300mm (1 ft × 1 ft)	600x300mm(Panou LED de 1 × 2 ft )	600x600mm(2×2 ft)	1200 × 300 mm (4 ft × 1 ft)	1200x600mm (4ft x 2ft)
Putere	18W 20W 24W	24W 30W	30W 36W 40W 45W 48W 60W	30W 36W 40W 45W 48W	50W 60W 80W 96W 120W

Nota 1: Nu se poate atribui putere mai mare fiecărui panou iluminat din spate de aceeași dimensiune. Verificați valabilitatea pentru modelul ales.

Nota 2: Pentru proiecte cu 1200 × 150 mm, 1200 × 200 mm sau 1200 × 1200 mm, confirmați condițiile producției și disponibilitatea.

Cum alegeți panoul LED potrivit tavanului?

Un panou LED potrivit se alege comparând criteriile următoare cu nevoile instalației:

Comparați întreținerea, dimensiunile exterioare, distribuția și fluxul înainte de poziția LED-urilor. Panoul iluminat pe margine poate fi subțire. Cel iluminat din spate elimină ghidul periferic, dar nu este automat imun la îngălbenire sau distribuție neuniformă. Tipul construcției nu stabilește singur un nivel fix de calitate.

Dimensiuni și consum: În bucătărie, baie, zona de lucru sau camera de zi pot fi analizate modele mici de putere redusă dacă rezultă din calcul. Dimensiunile sursei includ 1200×300mm, 300 × 300 mm, 300 × 600 mm, 600 × 600 mm și 600 × 1200 mm. Puterile enumerate sunt 9, 12, 18, 21, 22, 24, 36, 48, 72, 85 și 90 W.

Nu stabiliți cantitatea doar din suprafață și wați. Exemplele de circa 10 W, 300 × 300 mm pentru 3–8 m² și 18–20 W, 300 × 600 mm pentru 8–15 m² se evaluează numai după verificarea înălțimii, activității, reflectanțelor și distribuției.

În magazin, examinați fotometria și pentru formatele uzuale de 2 × 2, 4 × 1 sau 4 × 2 ft. Dimensiunea exterioară nu stabilește singură fluxul sau iluminarea spațiului.

Separați fluxul în lumeni de eficacitatea în lm/W. Eficacitatea mai mare poate reduce puterea necesară pentru aceeași lumină utilă. Intervalul 100–170 lm/W din sursă este un exemplu pentru produse specifice; confirmați valoarea corpului complet, fără a o considera limită generală.

Calculul economiei necesită puterea activă, durata utilizării și rezultat luminos comparabil. PF este raportul dintre puterea activă și aparentă la intrarea AC; nu arată energia transformată în lumină sau durata panoului.

Citiți separat PF și randamentul driverului în documente și verificați tensiunea și sarcina testului. Randamentul compară ieșirea cu intrarea activă. Valorile nu se deduc doar din eticheta în wați.

Evaluați orbirea deranjantă în instalația planificată prin luminanță, geometrie și poziția observatorului. UGR din catalog se bazează pe condiții specifice de calcul și nu poate atribui corpului un efect medical.

Pentru durata declarată, cereți condițiile termice, criteriul menținerii fluxului și garanția. Împărțirea celor 50.000 de ore la 12 ore zilnic dă circa 11,4 ani; aritmetica nu garantează serviciu neîntrerupt pentru acea perioadă.

Cereți testele, compatibilitatea și garanția produsului complet. Marca driverului sau circuitul izolat/neizolat nu ajung pentru evaluarea panoului. Proiectarea optică, termică și mecanică influențează și ea rezultatul.

Marcă	Philips	Osram	LIFUD	EAGLERISE	DONE
Preț	Comparați oferta	Comparați oferta	Comparați oferta	Comparați oferta	Comparați oferta
Garanție	Depinde de model și condiții	Depinde de model și condiții	Depinde de model și condiții	Depinde de model și condiții	Depinde de model și condiții

Exemple de furnizori de drivere pentru panouri

Cum se montează panoul LED?

Examinați schema și manualul modelului pentru aceste patru metode de tavan:

Amplasare în tavan fals modular

Verificați funcția pieselor tavanului și evitați demontarea sau modificarea nepotrivită. Personalul competent trebuie să întrerupă alimentarea și să monteze după schema producătorului. Confirmați și punctele portante, dimensiunile și accesul la driver.

Montaj cu sistem de suspendare

Reglați înălțimea și alimentarea după instrucțiuni; verificați conexiunile kitului și distribuția sarcinii. Imaginea arată patru cabluri conectate la patru puncte de suspendare.

Montaj aplicat cu ramă exterioară

Urmați manualul kitului pentru conexiuni și ordine. În exemplu, trei laturi ale ramei se fixează pe tavan, panoul se introduce, apoi se închide latura rămasă.

Montaj cu elemente cu arc

Confirmați deschiderea și instrucțiunile modelului înainte de montaj. Fixarea unor panouri mici seamănă cu cea a produsului: Downlight LED încastrat.

Pregătiți spațiul real de înlocuire din tavan

Măsurați deschiderea și confirmați susținerea sau fixarea panoului. Rezervați spațiu pentru driver, conexiuni și demontare. Astfel comparați compatibilitatea reală a montajului, nu doar rama vizibilă.

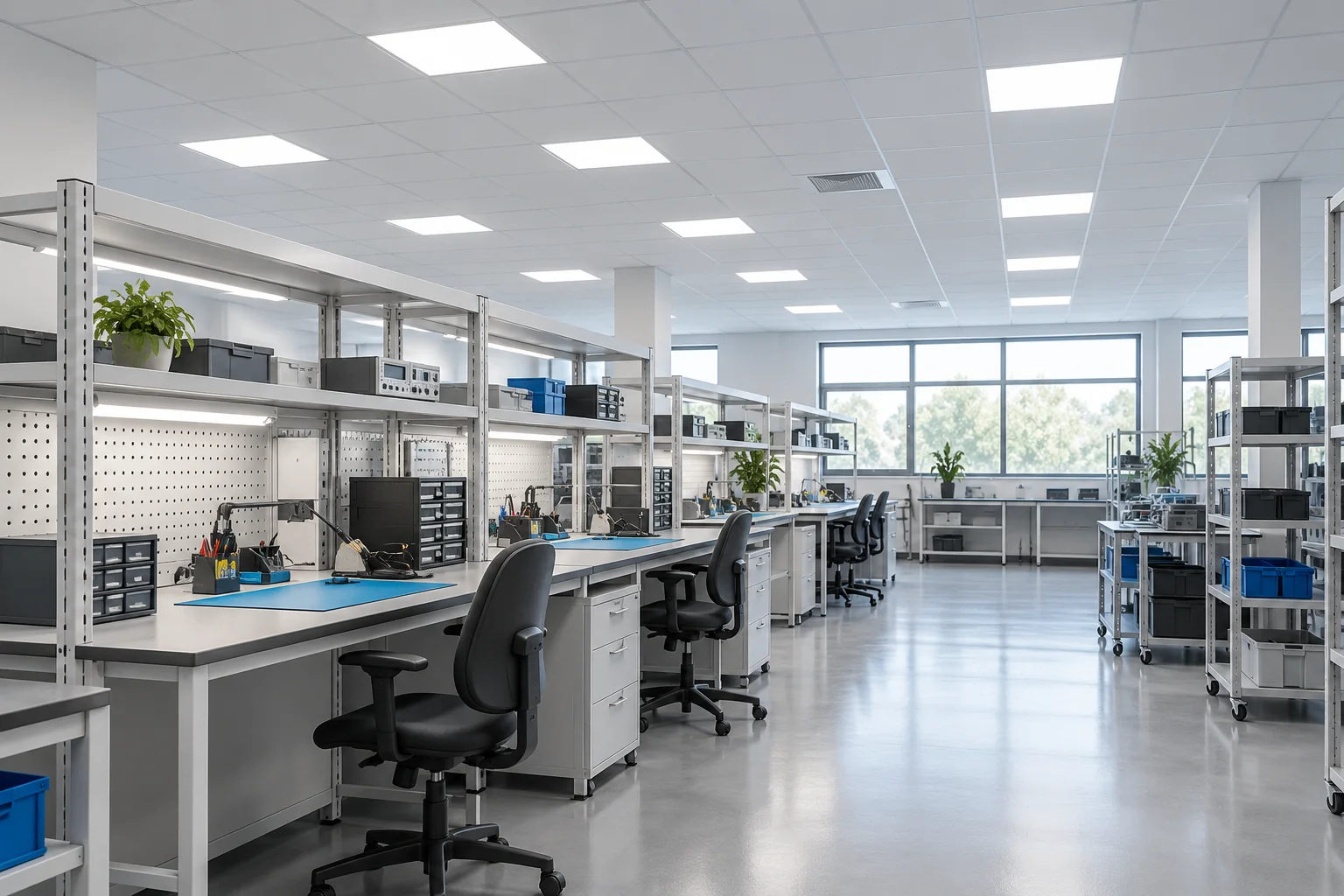

În ce zone se folosește panoul LED?

Panourile pot fi analizate în spații diferite când distribuția, consumul și aspectul corespund proiectului. Exemple uzuale:

• Tavane și înlocuirea corpurilor fluorescente cu grilă;
• Montaj pe perete când modelul îl permite;
• Integrare decorativă cu păstrarea gestionării termice și accesului de întreținere;
• Alte amplasări permise explicit de producător.

Panourile pot fi folosite în birouri, magazine, școli, clădiri medicale, locuințe sau parcări. Nu presupuneți aceeași performanță în toate aceste zone pentru produse de aceeași dimensiune.

Cum evaluați piața panourilor LED?

Factorii care determină nevoia achiziției

Evaluați oportunitățile comerciale după proiectele țintă și piața locală. Renovarea, construcțiile noi, controlul și îmbunătățirea consumului pot crea cerere. Nu puteți însă calcula vânzările proprii dintr-o prognoză globală fără sursă și metodă clare.

Comparați integrarea în tavan alături de wații nominali în ofertă. Cereți definirea clară a stocului, asistenței și performanței verificabile.

Aspecte care influențează dezvoltarea pieței

• Eficiență și control: Evaluați nevoile de renovare, reglare și gestionare ale fiecărui proiect.
• Dezvoltarea produsului: Comparați profilul, controlul integrat, redarea culorilor și întreținerea după datele modelului.
• Renovare și montaj nou: Examinați necesarul real al spațiilor comerciale, rezidențiale și instituționale vizate.

Aspecte pentru pregătirea ofertelor comerciale

Domeniul lucrării	Ce trebuie explicat în ofertă
Control	Compatibilitatea reglării, senzorilor și gestionării: confirmați funcțiile modelului.
Aplicație	Nevoile birourilor, școlilor, magazinelor și altor spații: nu transferați aceeași soluție fără reevaluarea proiectului.
Proiect și asistență	Integrarea în tavan, uniformitatea, controlul orbirii deranjante, accesul la driver și piesele de schimb.

La instalare etapizată, înregistrați panoul aprobat și finisajele. Comparați loturile ulterioare cu mostra aprinsă și stinsă. Nuanța ramei, aspectul difuzorului și distribuția influențează coerența vizuală.

Ce probleme de calitate pot apărea la panourile LED?

1. Zone întunecate. Ghidul mai gros nu repară automat; 2,0T și 3,0T sunt doar exemple de grosime. La panoul iluminat pe margine, examinați LED-urile, montajul și optica înainte de identificarea cauzei.

2. Schimbarea culorii la margine. Distingeți îmbătrânirea materialului optic de schimbarea culorii LED. Reglați distanțele sau schimbați piese numai după procedura producătorului; modificarea incompatibilă poate reduce uniformitatea.

3. Schimbarea culorii în centru. Pentru distingerea difuzorului de ghid drept cauză, consultați ghidul cauzelor îngălbenirii panoului LED pentru detalii.

4. Lumină ondulată sau neuniformă. Verificați temperatura, materialul și montajul înainte de piesa de schimb. Reflectorul sau optica deformată pot provoca simptomul, dar aspectul singur nu dovedește cauza.

5. Lumină intermitentă. Examinați întâi modulul, driverul, alimentarea și dimmerul împreună. Defecte diferite pot cauza pâlpâire, deci nu schimbați piesele doar după simptom.

Creați o mică zonă pilot la renovarea biroului

De exemplu, panouri de probă la câteva mese din același birou permit evaluarea reflexiilor ecranelor, aspectului tavanului și suprafeței de lucru. Păstrați lumina naturală și controlul similare în loc să comparați corpurile vechi și noi la ore diferite. Zona pilot sprijină montajul, fără să înlocuiască calculul și documentele.

Nu alegeți driverul de schimb doar după wați

Păstrați modelul complet, curentul de ieșire, domeniul tensiunii și interfața de control în evidența întreținerii. Aceeași putere poate aparține unor șiruri LED diferite. Înainte de montarea piesei, personalul competent trebuie să confirme conexiunile, izolarea și temperatura din documentele producătorului.

Nu încheiați comanda doar după tabelul dimensional: observați panoul pe tavan și din pozițiile de lucru. Ofertele se compară relevant la aceeași amplasare, comandă și funcționare. Înregistrați modelul, optica și CCT pentru extinderi și definiți accesul la driver și piesele de schimb. Întreținerea se bazează astfel pe configurația verificată, nu pe marca unei componente sau o formulă comercială despre durată.
