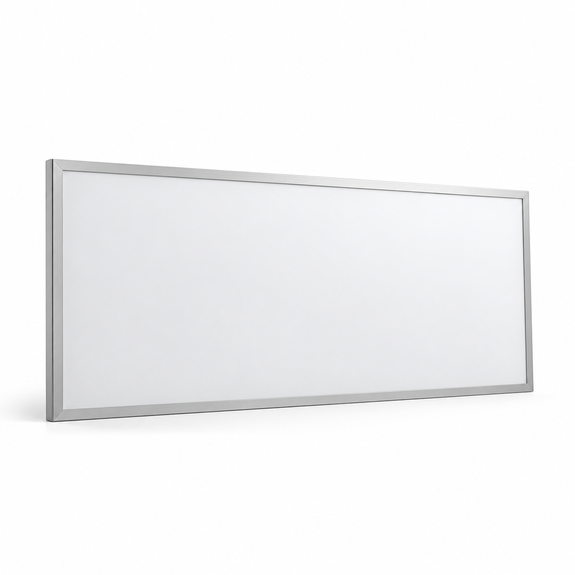

Panouri 1200 × 600 cu iluminare din spate și opțiuni de suspendare

Model pentru comandă	Putere	Dimensiuni	Flux luminos	Indice de redare a culorilor (Ra)	Factor de putere	UGR	Temperatură de culoare	Tensiune de intrare	Fișă tehnică
HOYUWO-PL12060-50WD	50W±5%	1195*595*32mm	6000-6200lm	>80	>0.9	<20	3000K4000K6500K	100-240VAC 50/60Hz	Solicitați fișa tehnică
HOYUWO-PL6060-60WD	60W±5%	1195*595*32mm	6600-7200lm	>80	>0.9	<20	3000K4000K6500K	100-240VAC 50/60Hz	Solicitați fișa tehnică
HOYUWO-PL-6060-80WD	80W±5%	1195*595*32mm	7500-8000lm	>80	>0.9	<20	3000K4000K6500K	100-240VAC 50/60Hz	Solicitați fișa tehnică
HOYUWO-PL12060-96WD	96W±5%	1195*595*32mm	8300-9000lm	>80	>0.9	<20	3000K4000K6500K	100-240VAC 50/60Hz	Solicitați fișa tehnică

Materiale și opțiuni de finisaj

• Bază metalică de 3 mm grosime pentru disiparea căldurii
• Ramă cu îmbinări de colț, vopsită alb în câmp electrostatic
• Sursă de lumină: Bridgelux / Philips SMD2835
• Driver: LiFud sau Eaglerise

Examinați distribuția măsurată a luminii:

• Dimensiuni: L1195 × W595 × H32 mm
• Tensiune de intrare: 100–265 V AC, 50/60 Hz
• Factor de putere: >0,9
• Indice de redare a culorilor: >80
• Eficacitate luminoasă declarată: 100 lm/W
• Distorsiune armonică totală: <15%
• Protecție la supratensiuni: 1–2 kV
• Randament: >88%
• Grad de protecție IP: IP22, interior
• Unghiul fasciculului: larg, 120°
• Temperatură de culoare: 3000/4000/6500 K
• Temperatură de funcționare: de la −25 la +55°C
• Durată de viață declarată: >50.000 ore
• Conformitate declarată: CE și RoHS. Solicitați documentele modelului respectiv.
• Garanția producătorului: 2 / 3 / 5 ani

• Reglarea intensității PWM/0-10V/DALI
• Kit de urgență: 9–12 W, autonomie indicată 1, 2 sau 3 ore
• Iluminare laterală

Criterii de selecție înainte de comandă

Vom evalua orbirea în funcție de înălțimea reală, poziția corpurilor și zonele de lucru. Valoarea din catalog nu descrie comportamentul întregii instalații, astfel că vom solicita un calcul specific proiectului.

Pentru evaluarea duratei de viață indicate, vom solicita temperatura de testare și criteriul de menținere a fluxului luminos.

• Versiunea standard se sprijină pe un tavan modular compatibil. Verificați dimensiunile, suprafața de sprijin și capacitatea portantă înainte de montaj.
• Solicitați cablurile din oțel și accesoriile aferente pentru montaj suspendat.
• Montajul aparent necesită o ramă compatibilă.
• Este menționată și opțiunea de cleme cu arc; confirmați disponibilitatea pentru modelul ales.

Vom verifica dacă structura tavanului este compatibilă cu sprijinirea, suspendarea sau montajul aparent al modelului. Vom păstra spațiu pentru driver și întreținerea ulterioară.

Vom compara condițiile de utilizare în birouri, școli, spitale, hoteluri, magazine sau stații cu fluxul necesar, consumul și distribuția. Nu vom considera comparația din catalog între LED de 50 W și fluorescent de 200 W o echivalență valabilă pentru orice instalație.

În săli de clasă, birouri și magazine, vom corela panoul cu modulul tavanului. Pentru stabilirea iluminatului general, vom verifica distribuția și orbirea în punctele de lucru.

Care este diferența dintre un tavan suspendat și un corp suspendat?

Tavanul suspendat formează o placare sub planșeu sau acoperiș. Corpul suspendat este atârnat pe cabluri ori tije, indiferent dacă această placare există. Trebuie stabilite structura portantă adecvată și punctele de prindere a accesoriilor panoului.

Ce dimensiuni trebuie confirmate înainte de comandă?

La înlocuire vom comunica dimensiunile reale ale corpului vechi; puterea similară nu înseamnă aceeași carcasă. Vom verifica ancorajele, intrările de cablu și piesele externe. Desenul HOYUWO-PL12060-50WD indică 1195 × 595 × 32 mm. Vom compara valorile cu structura portantă și versiunea aleasă.

Cum se confirmă compatibilitatea cu tavanul fals?

Denumirea formatului nu indică dimensiunea exactă de sprijin. Vom obține desenul locașului, vom compara dimensiunile cu grila și vom planifica accesul la driver fără demontări inutile ale tavanului. Apoi vom alege rama sau kitul potrivit montajului.

Iluminatul de urgență este identic cu funcționarea normală?

Dacă există funcție de urgență, definiți separat bateria, autonomia și fluxul luminos sau puterea în acest regim. Puterea nominală a corpului nu descrie automat performanța de urgență.

Ce sistem de reglare trebuie comandat?

Alegeți driverul și protocolul împreună cu sistemul de comandă al instalației. Specificați în comandă combinația compatibilă cu această versiune.
