Corpuri LED cu control al orbirii: optică, reflexii și UGR

Inscripția «anti-orbire» pe un corp nu dovedește confortul din orice poziție. Sursa neobservată pe tavan poate deranja de la masă sau din fotoliu. În birou, locuință sau magazin, stabiliți direcția privirii, suprafețele și activitățile reale. Ghidul leagă optica și informația UGR de aceste condiții.

Indicatorii orbirii nu sunt interschimbabili. GR, BGI și CGI au metode și condiții de aplicare diferite. UGR evaluează orbirea de disconfort în anumite interioare, iar creșterea pragului TI în iluminatul rutier privește orbirea care reduce vizibilitatea. Alegeți metoda potrivită aplicației.

Folosiți metoda și datele fotometrice relevante, în loc să considerați un număr comercial rezultatul întregii camere. Pentru distribuția neuniformă a luminanței suprafețelor LED, luați în calcul limitele metodei și evaluările suplimentare necesare.

Relația următoare poate ajuta la înțelegerea variabilelor de bază UGR:

Indice unificat de orbire: UGR = 8 × log10[(0,25 / Lb) × Σ(Li² × ωi / pi²)]. Relația corelează efectul surselor cu luminanța fundalului.

Respectați domeniul de aplicare al metodei. Nu adaptați arbitrar ecuația la surse mici sau alte geometrii.

Lb este luminanța fundalului în cd/m², iar pi indicele de poziție Guth. Li exprimă luminanța medie a suprafeței emițătoare spre observator în cd/m²; ωi, unghiul solid al suprafeței în sr. O relație cu variabile lipsă nu reprezintă un calcul UGR valid.

În aceeași metodă și aceleași condiții, valoarea mai mică indică tendință spre disconfort mai redus, fără a garanta confortul tuturor. Intervalul de 10–30 din sursă este un exemplu. Rezultatul depinde de observator, fundal, poziția sursei, mărimea aparentă și luminanță.

Înregistrați geometria și punctele de observare împreună cu rezultatul. Compararea doar a numărului final nu este suficientă fără datele necesare de luminanță și fotometrie.

Observați sursa din fiecare poziție de lucru, nu doar de la intrare

Examinați mostra din locurile obișnuite de ședere și stat în picioare. Corpul ascuns de la intrare poate fi vizibil de la masă sau canapea. Proba ajută la alegerea între mutare, reorientare sau accesoriu compatibil.

Cum influențează orbirea vederea?

Separați sursa văzută direct de lumina reflectată de altă suprafață. Distribuția nepotrivită a luminanței poate produce disconfort sau reduce vizibilitatea. Nu limitați examinarea la exemplul din sursă cu 30° deasupra și 60° sub privire; includeți activitățile și pozițiile reale.

Nu reduceți orbirea la aceeași problemă cu siguranța fotobiologică. Corectați scena deranjantă pentru vedere și confort; fără evaluare specifică, nu prezentați disconfortul ca dovadă de leziune permanentă a ochilor.

Separarea orbirii directe de cea reflectată

Examinați sursa disconfortului cu activitatea și poziția privirii. Sursa intensă din câmpul vizual poate contribui la orbirea directă. Dacă lumina vine din ecran, oglindă sau finisaj lucios, evaluați componenta reflectată.

Descrierea și textul imaginii

• Orbire directă
• Orbire reflectată
• Suprafață reflectantă

Luminanța medie a suprafeței LED nu descrie fiecare detaliu

CIE 232:2019explică faptul că abordarea UGR clasică poate subestima disconfortul pentru luminanțe foarte neuniforme ale sursei. Tratează determinarea ariei sursei prin imaginea de luminanță. Prin urmare, la un model cu puncte LED evidente nu vă bazați doar pe eticheta UGR generală; solicitați metoda și datele suplimentare. Importanța poziției observatorului și direcției privirii în metoda de bază este explicată în CIE 117-1995 ca referință metodologică.

Exemple UGR după aplicație din sursă

Înainte de utilizarea unei valori, verificați activitatea, metoda și cerința proiectului. Nu utilizați afirmația unei singure obligații generale pentru orice corp în UE din 2014. UGR de catalog depinde adesea de camera și amplasarea de referință; evaluarea reală se face în condiții de montaj definite.

Tipul aplicației	Valori UGR preluate din sursă
Fabrică, centrală energetică sau cameră de control	16
Birou de proiectare sau sală de desen	16
Aeroport sau turn de control	16
Activități generale de birou	19
Zonă de ședințe sau instruire	19
Sală de clasă	19
Secție de spital	19
Magazin și zonă de vânzare	22
Restaurant, hotel, sală de mese sau banchete	22

Valorile tabelului sunt exemple preluate din sursă. Confirmați cerințele activității și proiectului, în loc să stabiliți o singură condiție după numele clădirii.

Evaluați rezultatul UGR în domeniul metodei, împreună cu reflexiile și pozițiile reale. UGR 19 nu înseamnă că toată lumea va fi obligatoriu deranjată; nici UGR < 19 nu este o condiție universală pentru toate aplicațiile.

Solicitați HOYUWO LED modelul exact și accesoriile. Dacă există o declarație UGR, cereți condițiile de calcul sau tabelul. Testați mostra în spațiu când este necesar; reflexiile ecranului, oglinzii și finisajelor lucioase nu rezultă dintr-un singur număr.

Șapte opțiuni pentru reducerea orbirii LED

Revizuiți mai întâi poziția și orientarea corpului, apoi evaluați optica și accesoriile compatibile.

Testați măsurile pe modelul ales și în spațiul real. Poziția de montaj, aria emițătoare, ecranarea și optica modifică vizibilitatea sursei.

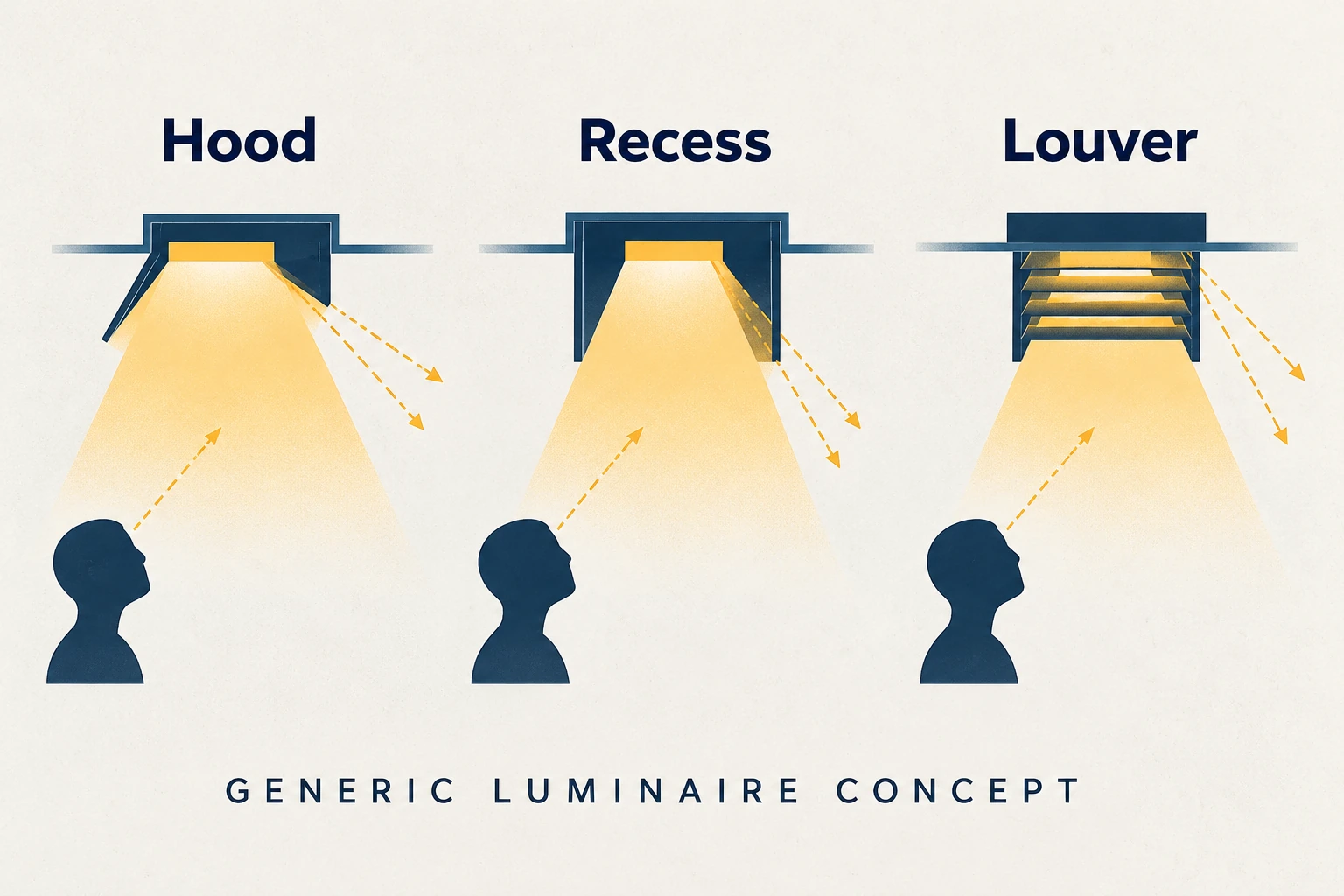

Exemplu de unghi de ecranare > 30°

Exemplele de ecranare de 30° sau >30° din sursă nu garantează protecția contra orbirii în orice poziție. Evaluați efectul cu poziția observatorului și geometria montajului.

Grilă tip fagure

Grila tip fagure limitează vizibilitatea sursei în anumite direcții, fără a bloca toată lumina. Înainte de a decide dacă sunt necesare corpuri suplimentare, verificați fotometria cu grilă și rezultatul pe activitate. Includeți schimbarea fluxului și distribuției.

Sursă de lumină retrasă în profunzime

La optica retrasă, verificați fotometria și adâncimea disponibilă în tavan. Sursa poate fi mai puțin vizibilă din unele unghiuri, fără a elimina toate posibilitățile de orbire.

Reflector negru

Reflectorul negru sau mat poate reduce anumite reflexii interne. Totuși, finisajul nu garantează singur un rezultat mai bun. Comparați fluxul și distribuția corpului complet între opțiuni.

Difuzor din sticlă

Sticla prelucrată sau mată modifică luminanța aparentă și distribuția suprafeței emițătoare. Evaluați împreună dimensiunea suprafeței, fluxul și pozițiile reale de privire.

Ecrane și volete

La un spot orientabil, ecranul poate limita emisia în anumite direcții. Testați dacă reduce lumina necesară activității sau creează o sursă intensă din altă poziție. Dimensiunea și efectul depind de model și montaj.

Grile longitudinale sau încrucișate

Folosiți curba distribuției pentru grila efectiv instalată; geometria schimbă fluxul și distribuția. Accesoriul trebuie evaluat pentru limitarea vizibilității sursei doar din direcțiile pentru care a fost proiectat.

Reverificați reflexiile după schimbarea orientării ecranului și mesei

Într-un birou ipotetic din România, rotirea mesei poate crea o nouă reflexie pe ecran cu aceleași corpuri. Examinați ecranul cu conținut deschis și întunecat la înălțimea normală de ședere. Nu căutați sursa doar pe tavan; masa lucioasă și separatoarele pot contribui și ele. Înregistrați schimbările mobilierului și reevaluați amplasarea sau orientarea când este necesar.

Exemple de produse: corpuri de tavan cu control al orbirii — opțiuni de produse HOYUWO LED

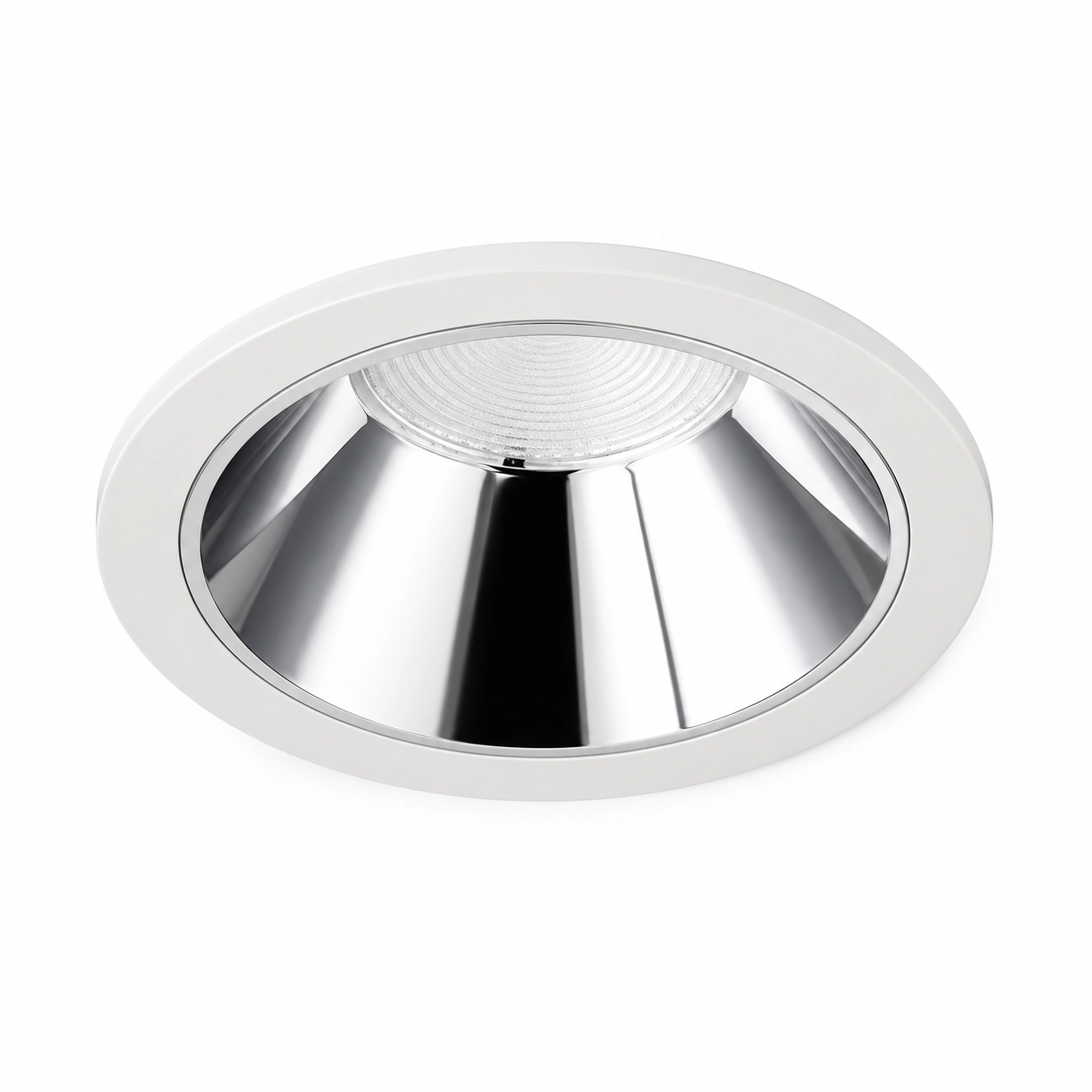

Downlight LED pentru interior comercial — UGR declarat <19

Downlight LED orientabil — decupaj 55–75 / 90–95 / 115–120 mm

Downlight orientabil fără ramă de 7–20 W — controlul orbirii

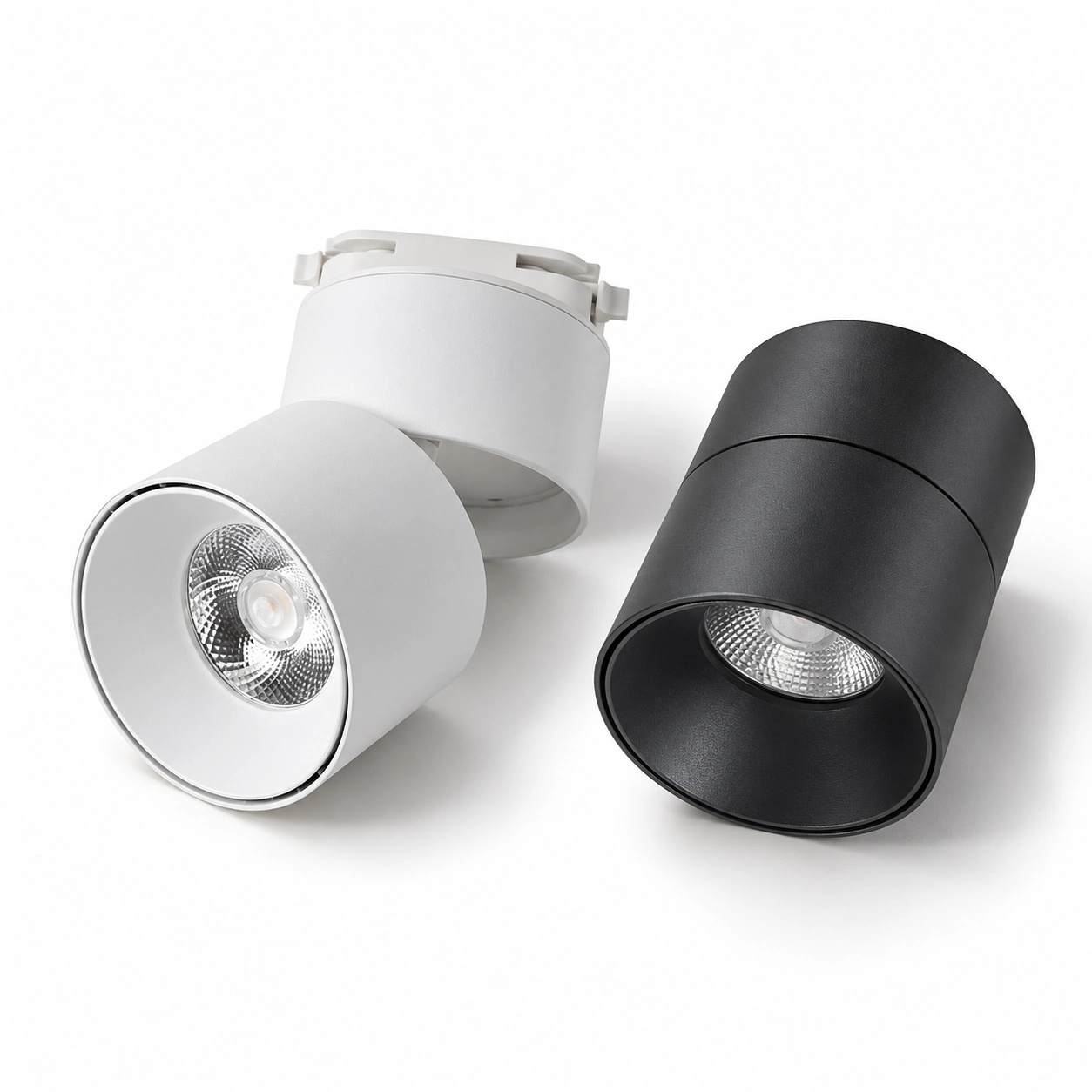

Spoturi LED orientabile aparente

Observați corpul din pozițiile normale și comparați unghiul, montajul și ecranarea. Pot fi analizate opțiuni fără ramă, cu optică retrasă sau aparente. Finisajul și numele produsului nu dovedesc singure confortul.

Păstrați condițiile de calcul împreună cu modelul

În oferta cu UGR, înregistrați observatorii, amplasarea și condițiile calculului împreună cu optica și accesoriile aprobate. Dacă se schimbă mobilierul sau configurația corpului, dosarul permite examinarea valabilității verificării anterioare.

Faceți controlul final cu suprafețele finisate și pozițiile reale de lucru. Examinați sursa, reflexia și orientarea înainte de adăugarea puterii sau accesoriilor. Păstrați opticile și condițiile de calcul acceptate. Astfel rămân clare condițiile de menținut la schimbarea fotoliului, mesei sau piesei.
