Downlight orientabil pentru diferite decupaje de montaj

Decupajul se alege după codul complet al modelului, nu doar după putere. Familia include intervale de 50–55, 70–75, 90–95 și 115–120 mm. Clasificarea generală cuprinde versiuni de 7–10 W pentru decupaje de aproximativ 50–75 mm în locuințe și de 15–30 W pentru aproximativ 95–120 mm în birouri, hoteluri și magazine. Înainte de tăierea tavanului folosiți dimensiunea exactă din desenul modelului comandat.

Decupaj de montaj: 70–75, 90–95 sau 115–120 mm, după versiune
Sursă de lumină: Bridgelux / Osram COB
Culoarea carcasei: negru sau alb
Indice de redare a culorilor: >92
Distorsiune armonică totală: <15%

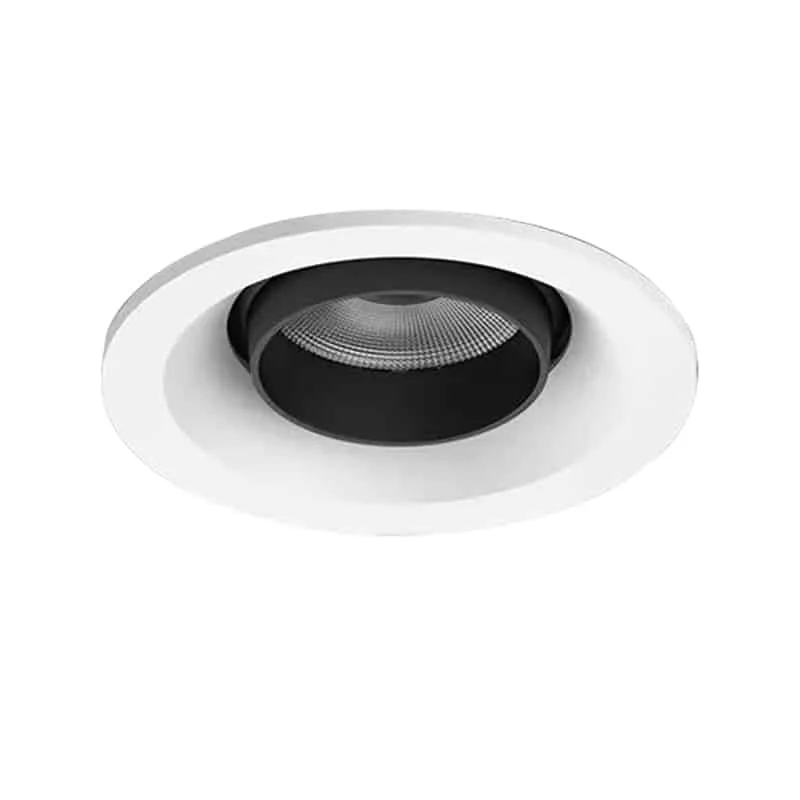

Unghi de orientare: 30°
Garanția producătorului: 3/5 ani
Montaj: încastrat
Unghiul fasciculului: 15°/24°/36°/60°
Temperatură de culoare: 2700 / 3000 / 3500 / 4000 / 4500 / 5500 / 6000 / 6500 K
UGR declarat <19; confirmați condițiile de calcul
Driver LED: LiFud / Eaglerise / Philips
Factor de putere: >0.5 sau 0.9
Durată de viață declarată: >50.000 ore

Solicitați o ofertă de preț

Cod model	Putere	Dimensiuni	Decupaj de montaj	Flux luminos	Fișă tehnică
HOYUWO-DL-7WG-4 (55mm)	7W±5%	Φ65*H70mm	Φ55mm	630-700lm	Solicitați fișa tehnică
HOYUWO-DL-7WG-4	7W±5%	Φ85*H75mm	Φ70-75mm	630-750lm	Solicitați fișa tehnică
HOYUWO-DL-10WG-4	10W±5%	Φ85*H75mm	Φ70-75mm	900-1100lm	Solicitați fișa tehnică
HOYUWO-DL-15WG-4	15W±5%	Φ105*H103mm	Φ90-95mm	1350-1600lm	Solicitați fișa tehnică
HOYUWO-DL-20WG-4	20W±5%	Φ105*H103mm	Φ90-95mm	1900-2200lm	Solicitați fișa tehnică
HOYUWO-DL-30WG-4	30W±5%	Φ130*H125mm	Φ115-120mm	2700-3200lm	Solicitați fișa tehnică

Reglare opțională: Triac / 1–10 V / DALI
Pentru alimentarea opțională la joasă tensiune, confirmați în documentația versiunii comandate tipul AC sau DC și tensiunea nominală exactă. Driverul și componentele conectate trebuie să corespundă configurației.
Baterie de urgență opțională: 1, 2 sau 3 ore la 30% din puterea declarată; confirmați configurația

Criterii de selecție înainte de comandă

Solicitați toleranța SDCM a modelului pentru a evalua diferențele vizibile dintre punctele de lumină. Temperatura de culoare nominală, singură, nu descrie abaterile cromatice dintre produse.

După finisarea tavanului, driverul și conexiunile trebuie să rămână accesibile, iar driverul să poată fi demontat. Verificați, așadar, atât înălțimea corpului, cât și spațiul pentru mentenanță și cabluri.

Folosiți tipul de montaj specificat pentru versiunea selectată. La alegerea opticii, separați iluminatul general al spațiului de accentuarea anumitor obiecte sau suprafețe.

Stabiliți locul de fixare și accesul la alimentare conform desenului modelului. La instalare se respectă manualul corpului și condițiile structurale ale tavanului.

Î: Cum se măsoară diametrul decupajului existent?

R: 1. Vom măsura de la o margine la cea opusă, trecând prin centrul cercului. Vom compara diametrul cu intervalul de decupaj admis pentru downlightul ales.

2. Vom executa noul decupaj numai conform desenului și manualului modelului cumpărat. Vom solicita ambele documente înainte de intervenția asupra tavanului.

Î: Ce dimensiune de decupaj trebuie pregătită pentru modelul ales?

R: Documentația familiei include dimensiuni de 50, 70, 90, 100 și 120 mm; valoarea aplicabilă trebuie însă luată din desenul modelului respectiv. Diametrele nu sunt interschimbabile între modele.

Dimensiunile spotului	Diametrul decupajului, mm	Diametrul decupajului, inchi
2 inchi	57-64	2.25-2.5
2,5 inchi	70-76	2.75-3
3 inchi	89-95	3.5-3.75
4 inchi	114-121	4.5-4.75
6 inchi	178-184	7-7.25
8 inchi	229-235	9-9.25

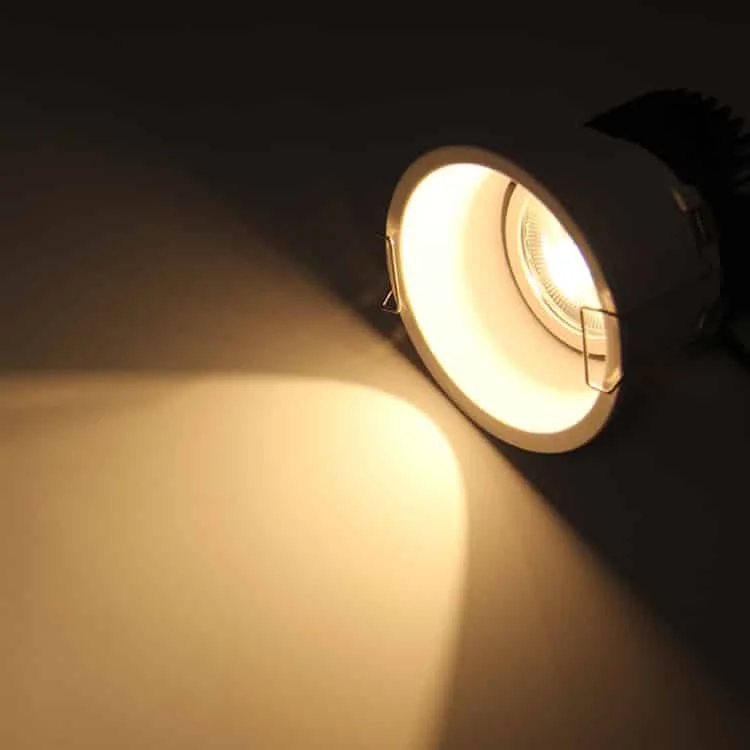

Ce trebuie verificat la orientarea spotului?

Verificați mai întâi limitele de rotație și mișcarea mecanică permisă. Apoi orientați lumina astfel încât sursa să nu fie direct vizibilă în câmpul vizual al persoanelor care trec prin zonă.

Ce dimensiuni trebuie confirmate înainte de comandă?

Desenul HOYUWO-DL-7WG-4 (55 mm) indică o carcasă Φ65 × H70 mm. Înainte de montaj vom verifica atât carcasa, cât și decupajul necesar versiunii livrate; nu vom generaliza aceste dimensiuni la întreaga familie.

Cum se alege optica acestui downlight?

Alegeți optica în funcție de distanța de montaj și de suprafața de iluminat. Un unghi îngust concentrează mai mult lumina, dar rezultatul trebuie confirmat prin calculul de iluminat.

Iluminatul de urgență este identic cu funcționarea normală?

Dacă există funcție de urgență, definiți separat bateria, autonomia și fluxul luminos sau puterea în acest regim. Puterea nominală a corpului nu descrie automat performanța de urgență.
