Downlight cu reflector adânc

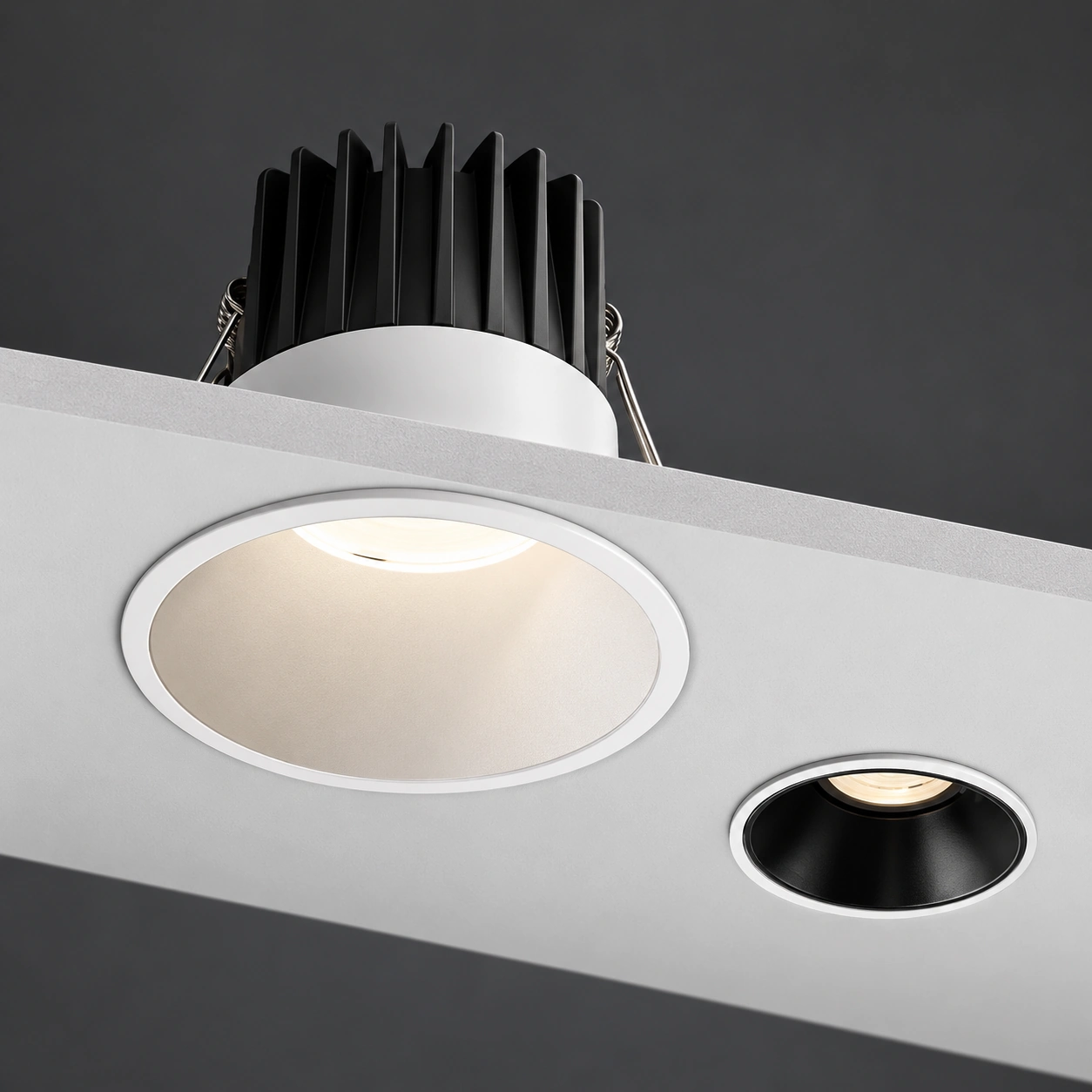

În hoteluri, birouri și magazine, alegeți optica și finisajul după distribuția luminii planificată. Puteți evalua reflectoare albe, negre, argintii sau aurii. Valoarea declarată UGR <17 trebuie verificată în instalația respectivă. Reflectorul adânc reduce vederea directă a sursei; deși descrierea menționează o adâncime de 6 cm, tabelul include înălțimi diferite ale carcasei, astfel că dimensiunea trebuie confirmată pentru modelul ales. Tabelul codului HOYUWO-DL-15WA-08 indică 14 W; confirmați puterea în comandă. Comparați 110/220 V din imagine cu 100/200–240 V din listă și eticheta versiunii respective.
- Montaj: încastrat
- Decupaj de montaj: 55 mm, 75 mm, 90–95 mm sau 105–110 mm
- Formă: rotundă
- UGR declarat <17; verificați configurația și condițiile de calcul
- Tensiune de intrare: 100/200–240 V AC, 50/60 Hz
- Factor de putere: >0,6 sau 0,9
- Protecție frontală: IP44
- Unghiul fasciculului: 15°/24°/36°
- Sursă LED: Bridgelux sau Osram COB
- CRI: >92, SDCM: <5 sau 3
- Temperatură de culoare: 2700–3000 K / 4000–4500 K / 5500–6000 K
- Conformitate declarată: CE, RoHS, LVD și EMC
- Temperatură de funcționare: de la −30 la +60°C
- Garanția producătorului: 3/5 ani
| Cod model | Putere | Dimensiuni | Dimensiunile decupajului de montaj | Flux luminos | Fișă tehnică |
|---|---|---|---|---|---|
| HOYUWO-DL-7WA-08 | 7W±5% | Ø65*H55mm | ø 55mm | 650-750lm | Solicitați fișa tehnică |
| HOYUWO-DL-10WA-08 | 10W±5% | Ø85*H80mm | ø 75mm | 900-1100lm | Solicitați fișa tehnică |
| HOYUWO-DL-15WA-08 | 14W±5% | Ø101*H95mm | ø 90-95mm | 1300-1400lm | Solicitați fișa tehnică |
| HOYUWO-DL-18WA-08 | 18W±5% | Ø101*H95mm | ø 90-95mm | 1850-2100lm | Solicitați fișa tehnică |
| HOYUWO-DL-25WA-08 | 25W±5% | Ø118*H120mm | ø 105-110mm | 2350-2600lm | Solicitați fișa tehnică |
În funcție de configurație, se poate solicita un kit de urgență cu baterie de 2–5 W și autonomie de 1–3 ore.
Criterii de selecție înainte de comandă
După finisarea tavanului, driverul și conexiunile trebuie să rămână accesibile, iar driverul să poată fi demontat. Verificați, așadar, atât înălțimea corpului, cât și spațiul pentru mentenanță și cabluri.
Solicitați fișierul fotometric pentru combinația aleasă de finisaj și optică, pentru a evalua distribuția luminii și orbirea.
- Spații comerciale și instituționale: hoteluri, birouri, centre comerciale, școli, spitale și supermarketuri.
- Locuințe: living, dormitor, bucătărie și alte spații interioare.
Folosiți tipul de montaj specificat pentru versiunea selectată. La alegerea opticii, separați iluminatul general al spațiului de accentuarea anumitor obiecte sau suprafețe.
Vom compara grosimea tavanului cu intervalul de 1–40 mm permis de fixare. Înainte de pregătirea montajului, vom verifica decupajul din desen, suprafața de sprijin și poziția driverului.
Stabiliți locul de fixare și accesul la alimentare conform desenului modelului. La instalare se respectă manualul corpului și condițiile structurale ale tavanului.
Ce dimensiuni trebuie confirmate înainte de comandă?
Vom verifica compatibilitatea folosind desenul HOYUWO-DL-7WA-08, cu dimensiunile Ø65 × H55 mm. Vom confirma modelul livrat fără a generaliza dimensiunile la toate versiunile.
Cum se alege optica acestui downlight?
Alegeți optica în funcție de distanța de montaj și de suprafața de iluminat. Un unghi îngust concentrează mai mult lumina, dar rezultatul trebuie confirmat prin calculul de iluminat.
Iluminatul de urgență este identic cu funcționarea normală?
Dacă există funcție de urgență, definiți separat bateria, autonomia și fluxul luminos sau puterea în acest regim. Puterea nominală a corpului nu descrie automat performanța de urgență.
Text accesibil pentru informațiile din imagini
Imaginea 1 · Montaj
- 1. Pregătiți decupajul de montaj.
- 2. Cu alimentarea întreruptă, conectați driverul la un circuit de 110/220 V AC compatibil cu eticheta modelului.
- 3. Ridicați arcurile de montaj și introduceți corpul în decupaj.
- 4. Înainte de finalizarea montajului, verificați așezarea fermă a corpului.
