Șină magnetică de 48 V DC pentru configurații modulare de iluminat

Consultați sistemele de șină magnetică de 48 V DC sau 24 V DC; nu presupuneți că variantele sunt interschimbabile.

  • Tensiunea de intrare a sistemului: 48 V DC.
  • Opțiune de iluminat magnetic cu dimare DALI
  • LED-uri SMD Osram, CRI 90
  • Conectare cu elemente de îmbinare compatibile
  • Verificați durata de viață declarată în documentația modulului selectat, împreună cu condițiile de testare și funcționare.
  • Garanție: 2 ani
  • Opțiuni de control: Triac / 0–10 V / DALI
  • Telecomandă opțională de 2,4 GHz
  • Model: HOYUWO-MLL-XXWDC

Doresc informații despre acest model.

Doresc să comunic adresa mea de e-mail pentru a trimite o solicitare privind acest produs și a primi un răspuns.

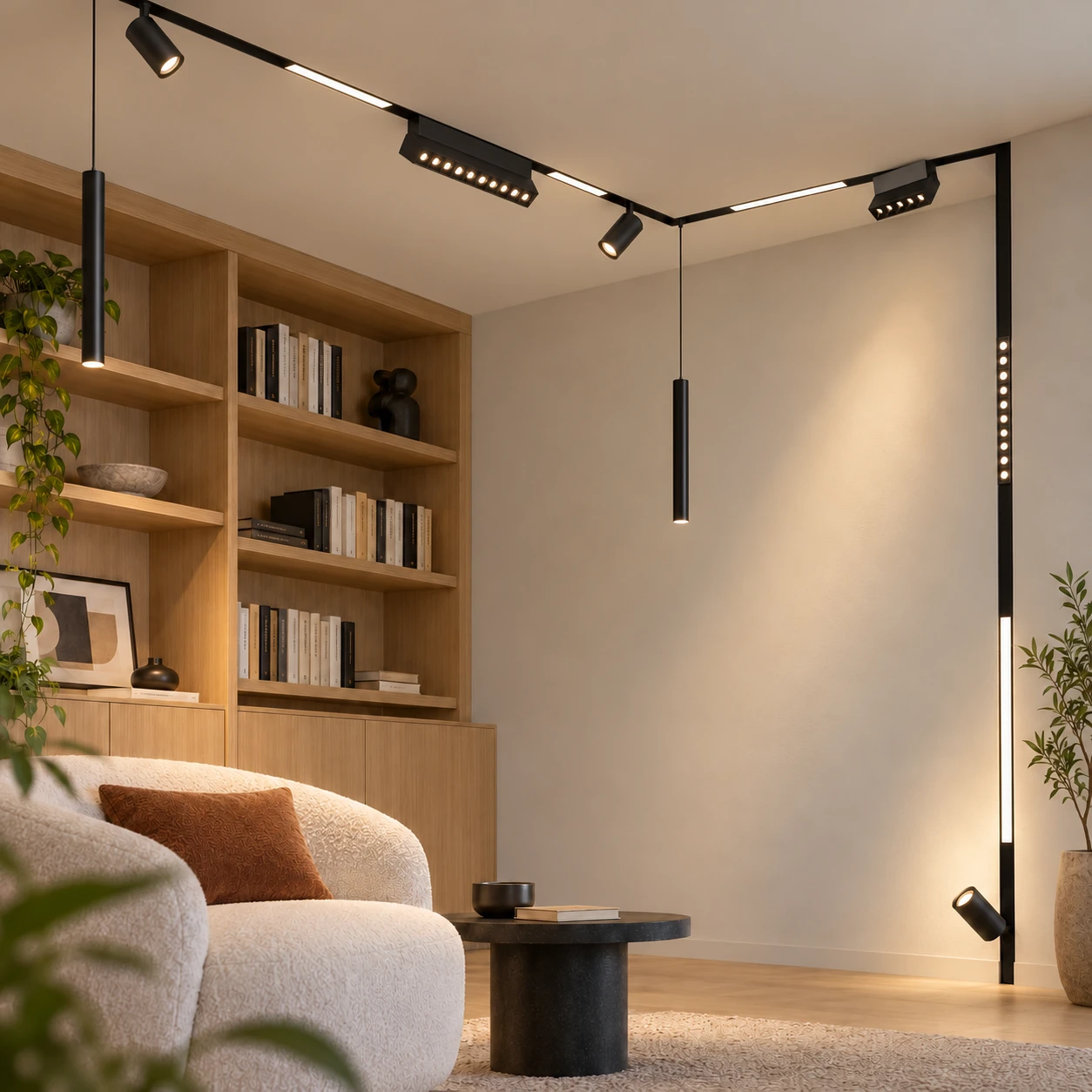

minimalist gallery magnetic led track lighting

Descriere

Modulele compatibile ale seriei pot fi combinate pe profilul alimentat la 48 V DC. Înainte de repoziționare, întrerupeți alimentarea și aplicați procedura sistemului. Mențiunea de joasă tensiune nu permite atingerea contactelor sau mutarea componentelor în timpul funcționării.

Specificații tehnice

Derulați tabelul orizontal pentru a vedea toate coloanele.

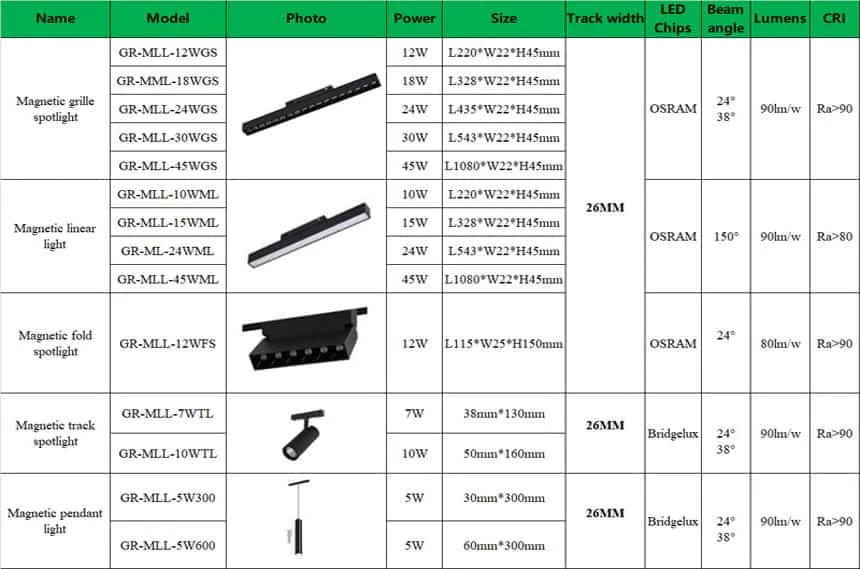

TipModelFotografia serieiPutereDimensiuni (mm)Lățimea șinei (mm)Cip LEDUnghiul fascicululuiEficacitate luminoasă (lm/W)Redarea culorilor (Ra)
Spot magnetic cu grilăHOYUWO-MLL-12WGSSpot magnetic cu grilă12 W220 × 22 × 4526OSRAM24° / 38°90Ra >90
Spot magnetic cu grilăHOYUWO-MML-18WGS—18 W328 × 22 × 4526OSRAM24° / 38°90Ra >90
Spot magnetic cu grilăHOYUWO-MLL-24WGS—24 W435 × 22 × 4526OSRAM24° / 38°90Ra >90
Spot magnetic cu grilăHOYUWO-MLL-30WGS—30 W543 × 22 × 4526OSRAM24° / 38°90Ra >90
Spot magnetic cu grilăHOYUWO-MLL-45WGS—45 W1080 × 22 × 4526OSRAM24° / 38°90Ra >90
Corp liniar magneticHOYUWO-MLL-10WMLCorp liniar magnetic10 W220 × 22 × 4526OSRAM150°90Ra >80
Corp liniar magneticHOYUWO-MLL-15WML—15 W328 × 22 × 4526OSRAM150°90Ra >80
Corp liniar magneticHOYUWO-ML-24WML—24 W543 × 22 × 4526OSRAM150°90Ra >80
Corp liniar magneticHOYUWO-MLL-45WML—45 W1080 × 22 × 4526OSRAM150°90Ra >80
Spot magnetic cu înclinare reglabilăHOYUWO-MLL-12WFSSpot magnetic cu înclinare reglabilă12 W115 × 25 × 15026OSRAM24°80Ra >90
Spot pentru șină magneticăHOYUWO-MLL-7WTLSpot pentru șină magnetică7 W38 × 13026Bridgelux24° / 38°90Ra >90
Spot pentru șină magneticăHOYUWO-MLL-10WTL—10 W50 × 16026Bridgelux24° / 38°90Ra >90
Corp suspendat pentru șină magneticăHOYUWO-MLL-5W300Corp suspendat pentru șină magnetică5 W30 × 30026Bridgelux24° / 38°90Ra >90
Corp suspendat pentru șină magneticăHOYUWO-MLL-5W600—5 W60 × 30026Bridgelux24° / 38°90Ra >90
HOYUWO LED · Referință de catalog: înainte de comandă, verificați varianta, compatibilitatea șinei și desenul tehnic. Valorile nu constituie o certificare sau o garanție pentru întreaga serie.

Fotografia fiecărei serii apare pe primul său rând. Dimensiunile cu trei valori reprezintă lungime × lățime × înălțime. Pentru dimensiunile cu două valori, imaginea sursă nu precizează axele. Codul 5W600 este prezentat în sursă cu 60 × 300 mm; verificați desenul. OSRAM și Bridgelux sunt mărcile cipurilor indicate în tabelul sursă. Codurile MML-18WGS și ML-24WML au fost păstrate conform sursei. În ciuda antetului incorect „Lumens” din imagine, coloana lm/W indică eficacitatea luminoasă.

Construcție și finisaj: aluminiu + plastic, negru
Opțiuni pentru sursa de lumină: Osram SMD sau Bridgelux SMD
Alimentare necesară: 48 V DC
Unghiuri optice: 24°, 38° sau 120°
Indice de redare a culorilor CRI: 90
Eficacitate luminoasă declarată pentru această configurație: 90 lm/W
Perioadă de garanție: 2 ani
Durată de funcționare declarată: 50.000 de ore

Caracteristicile produsului

1. Stabilim montajul suspendat, încastrat sau aparent al șinei și alegem profilul și setul de accesorii adecvate.

Trei moduri de montaj pentru șina magnetică

2. Înainte de extinderea sau modificarea configurației, verificăm compatibilitatea sursei de alimentare, a modulelor și a accesoriilor, precum și limitele sarcinilor electrice și mecanice. Intervenim conform instrucțiunilor, cu alimentarea întreruptă. Marcajul 48 V DC nu permite atingerea contactelor în timpul funcționării.

Sistem de joasă tensiune de 48 V DC

3. Cu accesoriile permise de sistem pot fi proiectate trasee de lumină diferite.

Accesorii pentru sistemul de iluminat pe șină magnetică

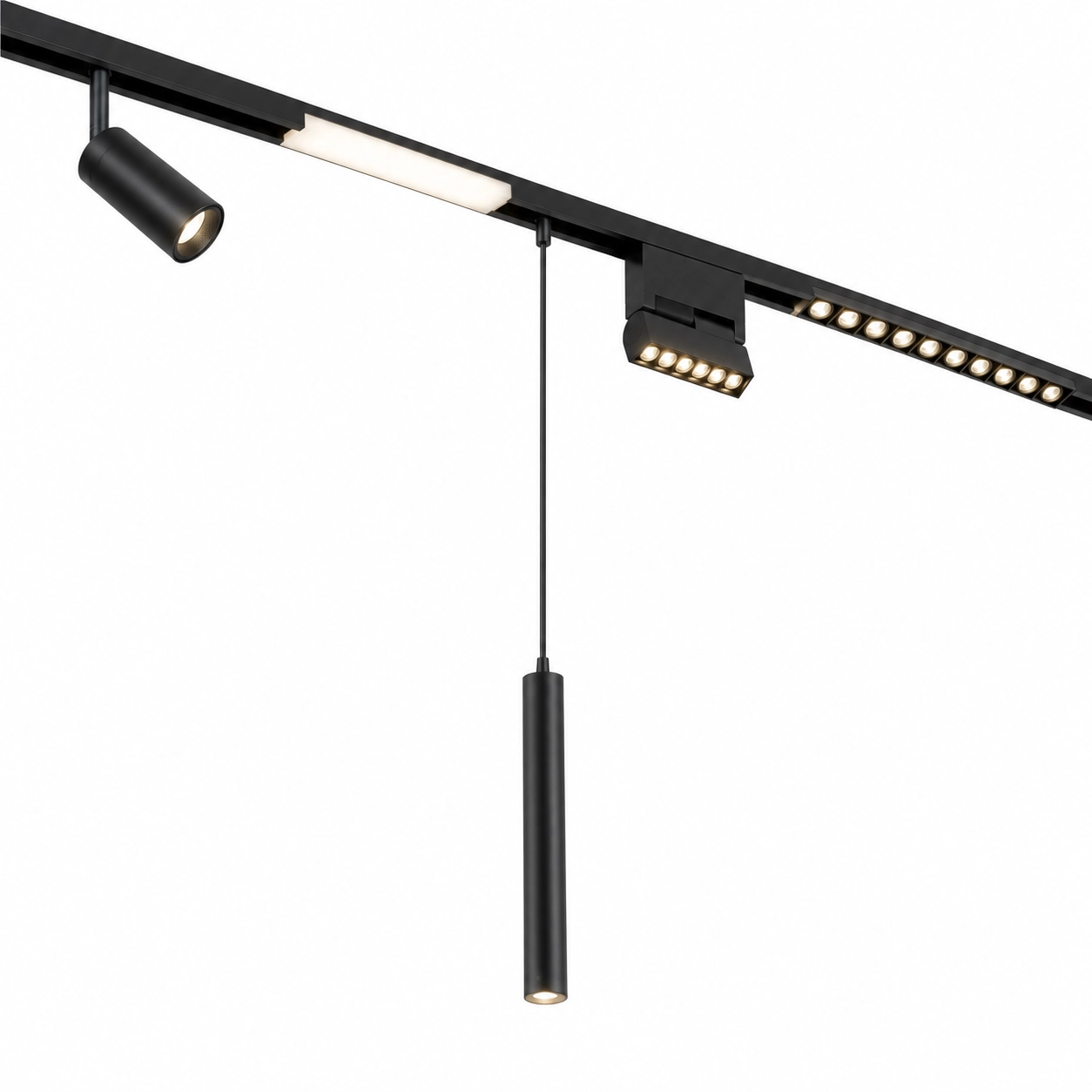

4. Pot fi combinate modulele compatibile ale seriei: spoturi orientabile, liniare, suspendate și alte module magnetice.

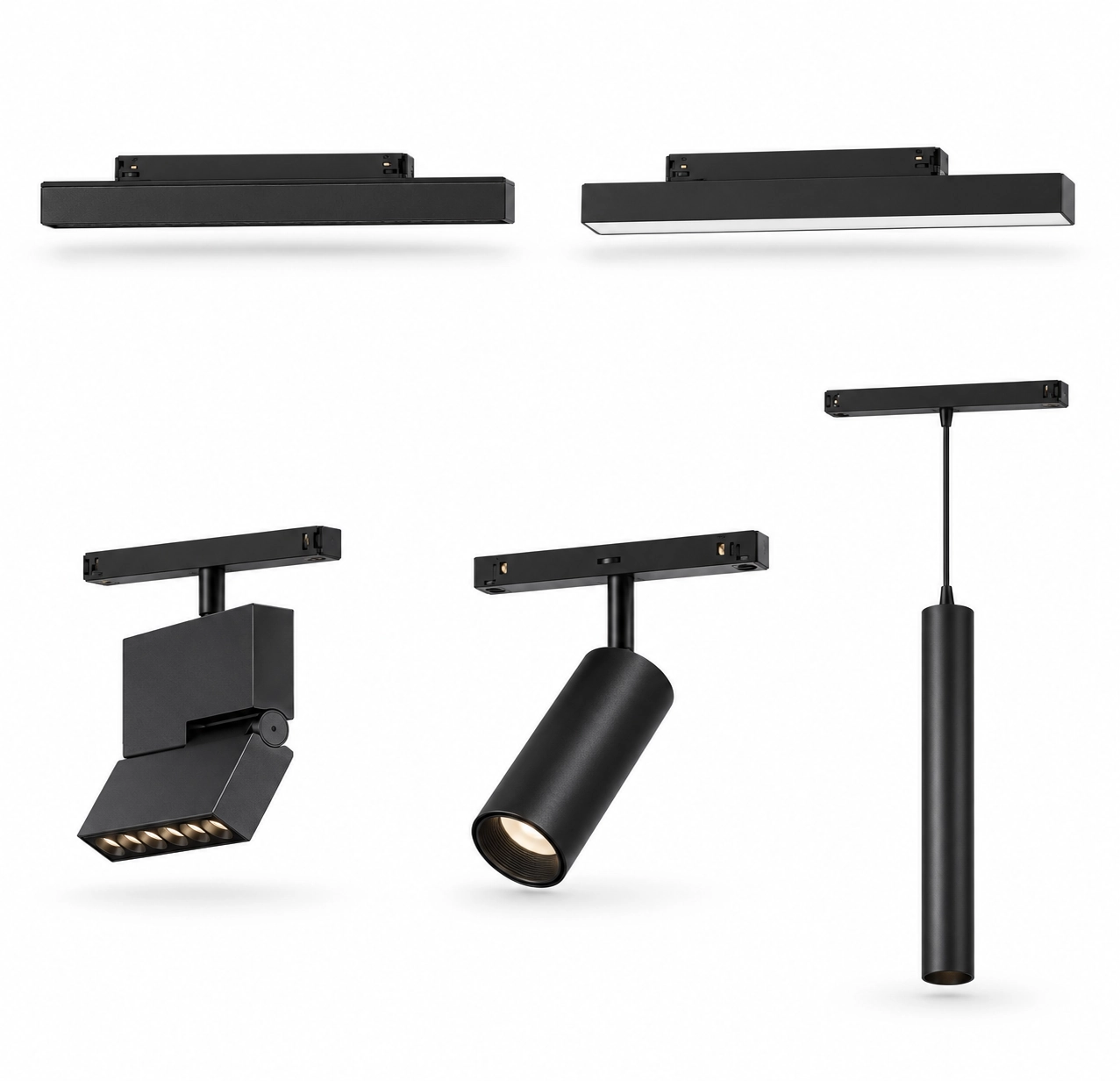

Tipuri de corpuri pentru șină magnetică

Montaj

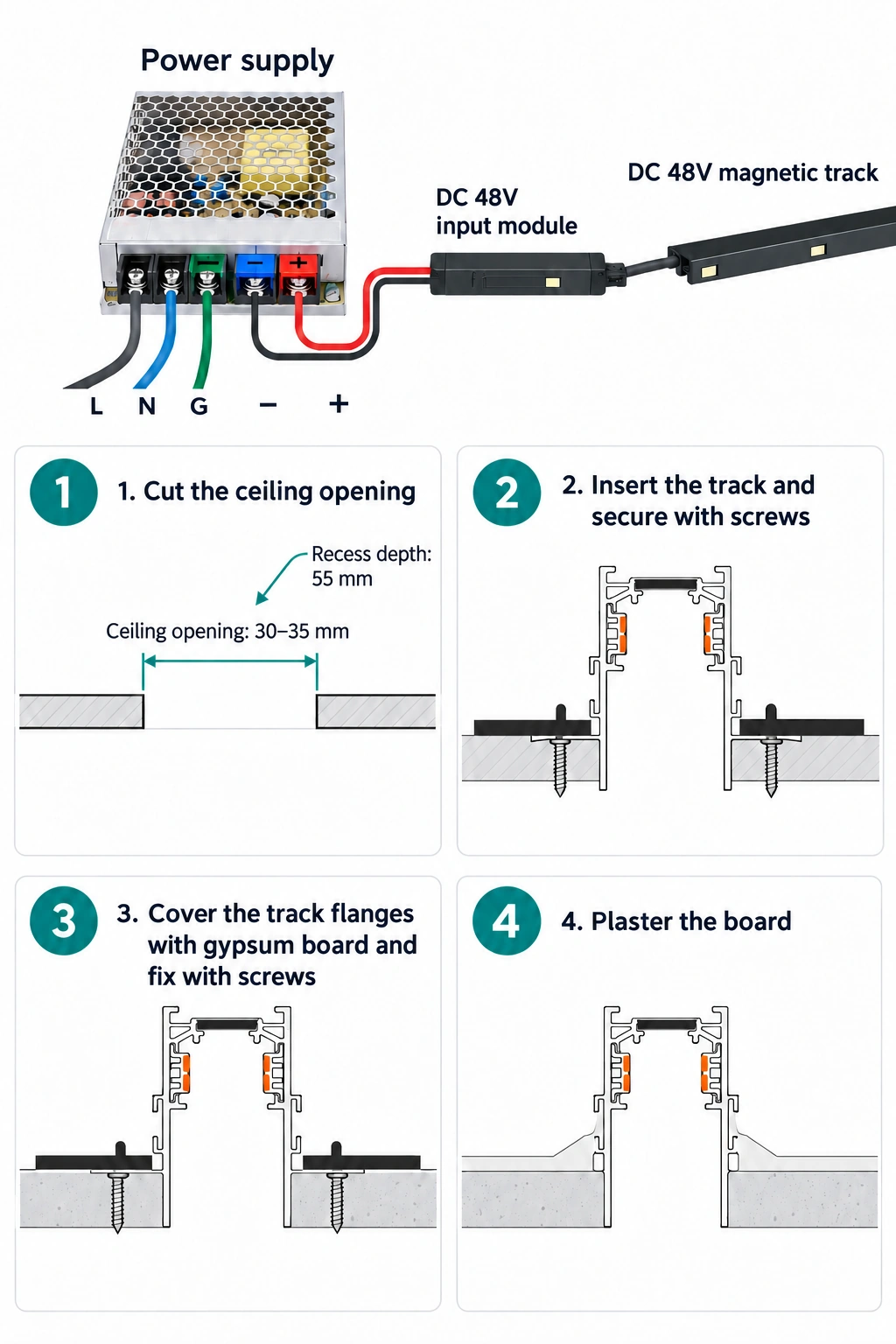

Comparăm ordinea de montaj cu instrucțiunile profilului respectiv și o coordonăm cu finisarea tavanului. Verificăm separat accesoriile pentru montaj aparent, suspendat sau încastrat. Pentru varianta prezentată: 1. Realizăm un canal de 30–35 mm conform desenului. 2. Introducem și fixăm șina. 3. Integrăm aripile profilului cu plăcile de gips-carton și elementele de fixare adecvate tavanului. 4. Aplicăm un finisaj compatibil pe bază de ipsos.

Desenul de montaj al iluminatului pe șină magnetică de 48 V DC

Modele de module magnetice de 48 V DC

ModelPutereDimensiuniUnghiul fascicululuiEficacitate luminoasă și CRI
HOYUWO-MLL-12WGS12 W220 × 22 × 45 mm24°/38°90 lm/W; Ra>90
HOYUWO-MML-18WGS18 W328 × 22 × 45 mm24°/38°90 lm/W; Ra>90
HOYUWO-MLL-24WGS24 W435 × 22 × 45 mm24°/38°90 lm/W; Ra>90
HOYUWO-MLL-30WGS30 W543 × 22 × 45 mm24°/38°90 lm/W; Ra>90
HOYUWO-MLL-45WGS45 W1080 × 22 × 45 mm24°/38°90 lm/W; Ra>90
HOYUWO-MLL-10WML10 W220 × 22 × 45 mm150°90 lm/W; Ra>80
HOYUWO-MLL-15WML15 W328 × 22 × 45 mm150°90 lm/W; Ra>80
HOYUWO-ML-24WML24 W543 × 22 × 45 mm150°90 lm/W; Ra>80
HOYUWO-MLL-45WML45 W1080 × 22 × 45 mm150°90 lm/W; Ra>80
HOYUWO-MLL-12WFS12 W115 × 25 × 150 mm24°80 lm/W; Ra>90
HOYUWO-MLL-7WTL7 W38 × 130 mm24°/38°90 lm/W; Ra>90
HOYUWO-MLL-10WTL10 W50 × 160 mm24°/38°90 lm/W; Ra>90
HOYUWO-MLL-5W3005 W30 × 300 mm24°/38°90 lm/W; Ra>90
HOYUWO-MLL-5W6005 W60 × 300 mm *24°/38°90 lm/W; Ra>90
HOYUWO LED · Datele din tabelul modulelor; lățimea șinei: 26 mm. * Codul 5W600 și dimensiunile trebuie confirmate. Valorile optice depind de modul; valorile de 120° și CRI 90 din descrierea generală nu se aplică fiecărui rând.

Întrebări frecvente

La înlocuire vom comunica dimensiunile reale ale corpului; aceeași putere nu înseamnă aceeași dimensiune a carcasei. Vom verifica potrivirea pe desen, nu după proporțiile fotografiei. Vom compara dimensiunile cu structura de susținere și spațiul disponibil, analizând ancorajele, intrările de cablu și piesele proeminente.

Aceeași lățime exterioară nu dovedește potrivirea contactelor sau a caracteristicilor electrice. Vom solicita un ansamblu compatibil de profil, conector, sursă și module ori o confirmare scrisă pentru sistemul existent. Fixarea magnetică nu constituie un standard de compatibilitate între mărci; vom verifica seria, secțiunea, adaptorul și tensiunea.

Vom trata controlul prin tăiere de fază, intrările analogice și cele digitale ca soluții distincte. Vom solicita o combinație driver-comandă validată, nivelul minim de reglare și comportamentul la pornire. Vom corela protocolul corpului cu instalația și vom preciza în comandă opțiunea potrivită modelului ales.

La comandarea pieselor de schimb sau la repetarea unei comenzi, nu ne bazăm doar pe fotografie. Solicităm fișa configurației aferente ofertei, sursa de alimentare și lista accesoriilor. Definim varianta, finisajul, temperatura de culoare și tensiunea pentru modelul concret, apoi verificăm compatibilitatea cu opțiunile familiei.

Aplicații

Puteți organiza iluminatul interior cu șine și module dintr-o familie compatibilă. Pentru alegerea accesoriilor potrivite, stabiliți mai întâi traseul, alimentarea și comanda.

Pregătirea montajului

Înainte de finisarea tavanului, vom planifica șinele, îmbinările, punctele de alimentare și accesul la sursă. Vom limita ansamblul la piese din aceeași familie, cu compatibilitate confirmată.

Criterii de selecție înainte de comandă

Pentru compararea sistemului complet, vom solicita o listă de materiale cu segmente de șină, îmbinări, surse de alimentare, capace de capăt și module. Nu vom considera prețul unui spot drept cost al întregii instalații.

Vom solicita verificarea căderii de tensiune pentru lungimea și sarcina planificate. Rezultatul va permite stabilirea punctelor de alimentare de pe traseu.

Produse asociate

Articole asociate

Text accesibil pentru informațiile din imagini

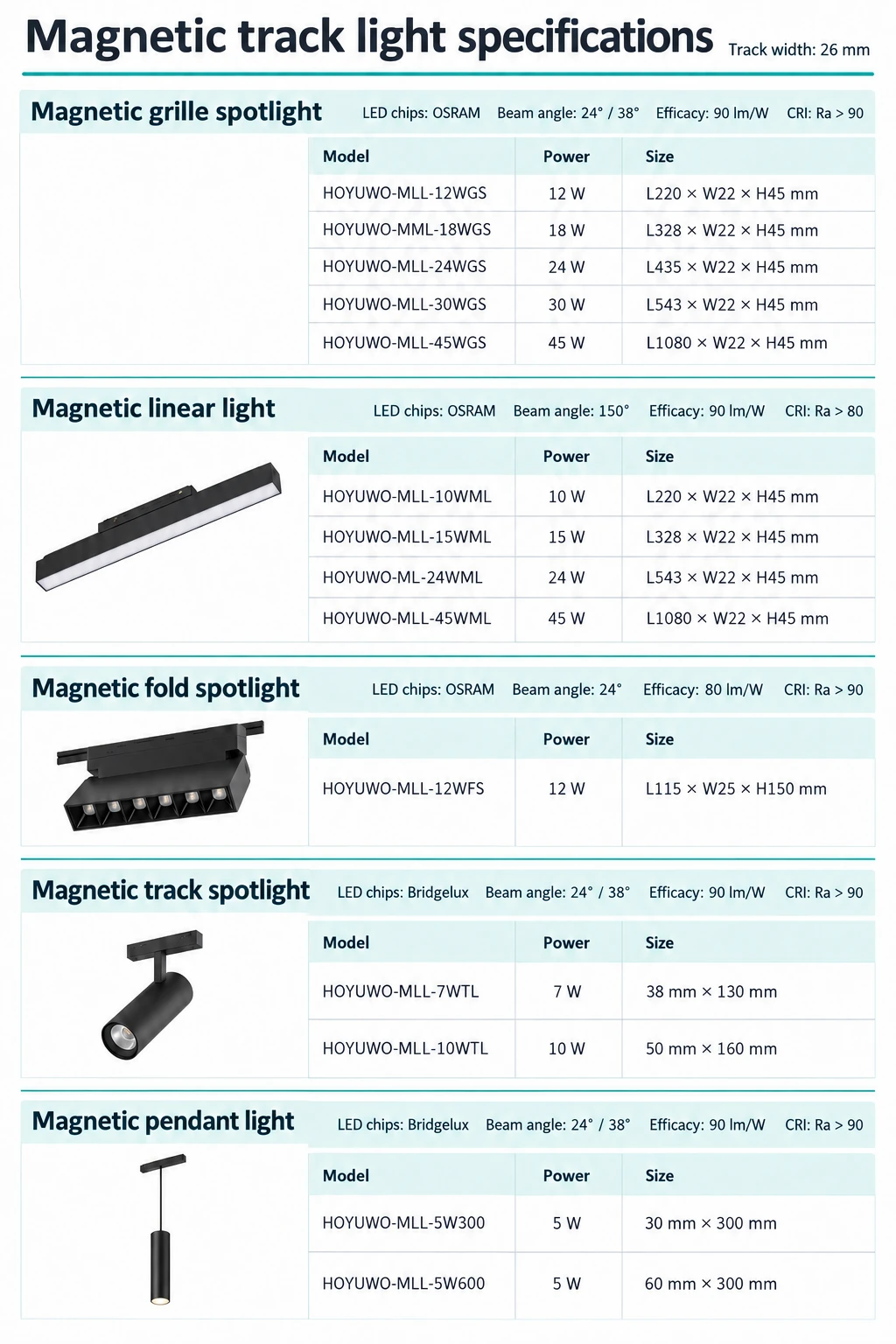

Imaginea 1 — informații despre produs

  • Tabelul corpurilor magnetice cuprinde denumirea, modelul, fotografia, puterea, dimensiunile, lățimea șinei, cipul LED, unghiul fasciculului, eficacitatea luminoasă și CRI. Lățimea specificată a șinei este de 26 mm.
  • Module magnetice cu grilă, LED-uri OSRAM, unghi de 24°/38°, 90 lm/W și Ra>90: HOYUWO-MLL-12WGS, 12 W, 220 × 22 × 45 mm; HOYUWO-MML-18WGS, 18 W, 328 × 22 × 45 mm; HOYUWO-MLL-24WGS, 24 W, 435 × 22 × 45 mm; HOYUWO-MLL-30WGS, 30 W, 543 × 22 × 45 mm; HOYUWO-MLL-45WGS, 45 W, 1080 × 22 × 45 mm.
  • Module liniare magnetice cu LED-uri OSRAM, unghi de 150°, 90 lm/W și Ra>80: HOYUWO-MLL-10WML, 10 W, 220 × 22 × 45 mm; HOYUWO-MLL-15WML, 15 W, 328 × 22 × 45 mm; HOYUWO-ML-24WML, 24 W, 543 × 22 × 45 mm; HOYUWO-MLL-45WML, 45 W, 1080 × 22 × 45 mm.
  • Spot magnetic rabatabil HOYUWO-MLL-12WFS: 12 W, 115 × 25 × 150 mm, LED OSRAM, unghi de 24°, 80 lm/W și Ra>90.
  • Spoturi pentru șină magnetică cu LED-uri Bridgelux, unghi de 24°/38°, 90 lm/W și Ra>90: HOYUWO-MLL-7WTL, 7 W, 38 × 130 mm; HOYUWO-MLL-10WTL, 10 W, 50 × 160 mm.
  • Corpuri magnetice suspendate cu LED-uri Bridgelux, unghi de 24°/38°, 90 lm/W și Ra>90: HOYUWO-MLL-5W300, 5 W, 30 × 300 mm; HOYUWO-MLL-5W600, 5 W, 60 × 300 mm. Codul și dimensiunile celei de-a doua variante trebuie confirmate prin desen.

Imaginea 2 · Componentele produsului

  • Încastrat
  • Montaj pe suprafață
  • Suspendat

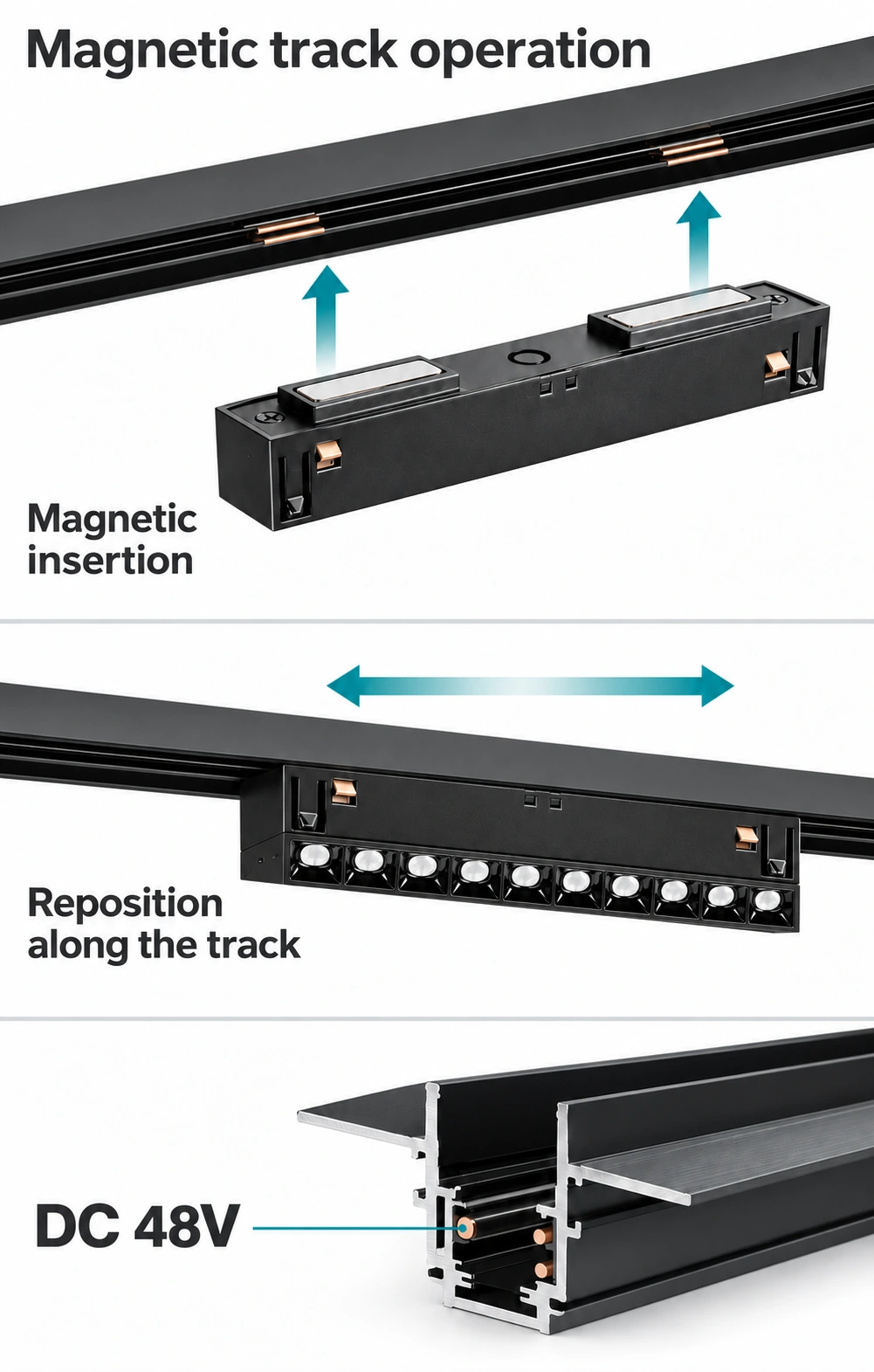

Imaginea 3 · Componentele produsului

  • Montaj magnetic
  • Repoziționarea modulelor conform instrucțiunilor, cu alimentarea întreruptă
  • Alimentare de 48 V DC.

Imaginea 4 · Componentele produsului

  • Accesorii ale sistemului: conector de alimentare de 48 V DC, element de îmbinare drept de 180°, conector de alimentare în unghi și cabluri de suspendare.
  • Elemente de îmbinare de 90° pentru colțurile tavanului și schimbările de direcție pe verticală.
  • Sursă de alimentare de 48 V DC. Exemplul de mai jos arată poziția elementelor de îmbinare și a conectorilor de alimentare.

Imaginea 5 · Componentele produsului

  • Sistem de alimentare de 48 V DC: modul de intrare în șină și sursă de alimentare. Sunt marcate bornele L, N și G.
  • 1. Pregătiți un canal de 30–35 mm în tavan; desenul prezentat indică o adâncime de 55 mm. Verificați dimensiunile profilului respectiv.
  • 2. Introduceți șina în canal și fixați-o cu șuruburi.
  • 3. Acoperiți aripile șinei cu plăci de gips-carton și fixați-le cu șuruburi.
  • 4. Aplicați finisajul pe bază de ipsos peste plăci.
