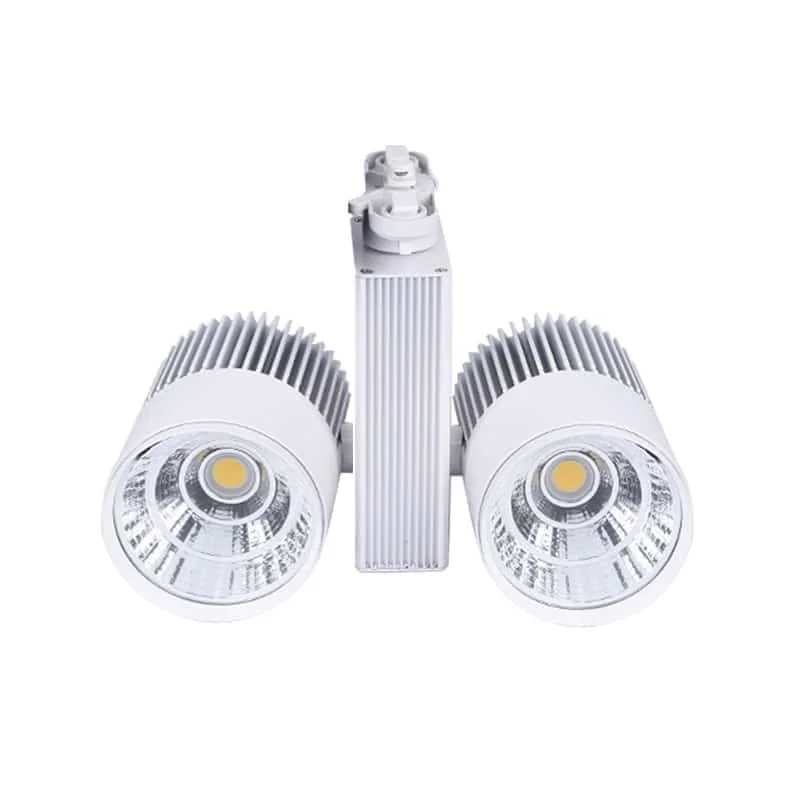

Spot dublu pe șină cu capete rotative la 360°

Pentru două puncte de accent pe șină, puteți evalua acest ansamblu cu două spoturi rotative la 360°, cipuri COB și carcasă din aluminiu turnat. Durata de viață declarată de peste 50.000 ore trebuie confirmată pentru configurația și condițiile de testare respective. În magazine, muzee, supermarketuri sau birouri, alegeți optica necesară și perechea compatibilă driver-adaptor.

  • Tensiune de intrare: 110/220-240VAC 50/60Hz
  • Factor de putere: >0,9
  • Comandă: pornire/oprire standard; reglare opțională
  • Unghiul fasciculului: 15°/24°/36°
  • Adaptor de șină: standard cu 2 conductoare; opțional cu 4 conductoare, trei circuite — verificați sistemul
  • Garanție: 3/5 ani
  • Durată de viață declarată: 50000 ore
  • Temperatură de funcționare: de la −25 la +55°C
  • Conformitate declarată: CE și RoHS
  • Cip LED: Bridgelux/Osram COB
  • Indice de redare a culorilor Ra: >90
  • Temperatură de culoare: 3000 K alb cald / 4000–4500 K alb neutru / 6000–6500 K alb rece
  • SDCM: <5 sau 3
Solicitați o ofertă de preț

Cod modelPutereDimensiuniFlux luminosFișă tehnică
HOYUWO-TL-40WB2*20W±5%Φ100*150mm3900-4400lmSolicitați fișa tehnică
HOYUWO-TL-50WB2*25W±5%Φ100*150mm4500-5500lmSolicitați fișa tehnică
HOYUWO-TL-60WB2*30W±5%Φ100*150mmTrebuie confirmat prin raportul fotometric al modeluluiSolicitați fișa tehnică

  • Reglare Triac / 0–10 V / DALI
  • Opțiuni cu 3/4/6 conductoare și trei circuite — compatibilitatea trebuie confirmată

  • supermarket
  • centru comercial
  • Birouri
  • hoteluri, restaurante
  • baruri

Pe o șină compatibilă se poate crea iluminat de accent în magazine, expoziții sau alte spații interioare. Alegeți unghiul și direcția în funcție de distanța față de obiect.

Șina se montează pe perete, pe tavan sau suspendat folosind propriul sistem de fixare. Înainte de instalarea spoturilor, confirmați compatibilitatea electrică și mecanică a fiecărui adaptor. Simplul fapt că există 2, 3 sau 4 conductoare nu dovedește compatibilitatea între mărci.

  • Cablarea și montajul corpului pentru șină cu 2 conductoare și reglare Triac
Ghid de montaj pentru iluminat pe șină cu reglare Triac
  • Montajul și cablarea corpului 0–10 V/DALI pe șina descrisă cu 4 conductoare — verificați sistemul de semnal
Montajul iluminatului reglabil pe șină

Criterii de selecție înainte de comandă

Înainte de adăugarea spotului pe o șină existentă, vom solicita confirmarea scrisă a compatibilității mărcii și modelului. Aspectul aparent compatibil nu este suficient pentru aprobarea adaptorului.

Vom face o probă la distanța reală dintre spot și obiect. Vom evalua dimensiunea zonei iluminate și orbirea de pe traseele de deplasare ale clienților.

Vom stabili mai întâi perechea compatibilă șină-adaptor, conexiunile și alimentarea. Spotul va fi montat și orientat conform instrucțiunilor acestor componente.

Puterea indicată se referă la o singură sursă sau la întregul ansamblu?

La un corp cu mai multe module, vom confirma repartizarea puterii și funcția de comandă. Dacă este indicată deja puterea totală a ansamblului, nu o vom înmulți din nou cu numărul modulelor.

Ce dimensiuni trebuie confirmate înainte de comandă?

Vom compara suprafața de montaj cu desenul HOYUWO-TL-40WB, cu dimensiunile Φ100 × 150 mm. Vom verifica versiunea livrată fără a generaliza aceste dimensiuni la întreaga gamă.

Ce șină și adaptor necesită acest spot?

Vom identifica modelul șinei și circuitele înainte de alegerea spotului. Vom verifica dacă adaptorul este compatibil mecanic și electric cu sistemul.

Ce sistem de reglare trebuie comandat?

Alegeți driverul și protocolul împreună cu sistemul de comandă al instalației. Specificați în comandă combinația compatibilă cu această versiune.

Produse asociate

Text accesibil pentru informațiile din imagini

Imaginea 1 · Montaj

  • Montarea corpului pe șină cu 2 conductoare, cu alimentarea întreruptă.
  • 1. Fixați ferm șina.
  • 2. Verificați dacă selectoarele 1 și 2 sunt în poziția «off».
  • 3. Introduceți corpul în șină.
  • 4. Aduceți selectoarele 1 și 2 în poziția «on», conform instrucțiunilor adaptorului. Verificați conexiunea.

Imaginea 2 · Montaj

  • Montaj pe șină cu 4 conductoare, cu alimentarea întreruptă. Componente: șină, adaptor, selectoarele 1 și 2.
  • 1. Fixați ferm șina.
  • 2. Conform imaginii și instrucțiunilor adaptorului, aduceți selectorul 1 în poziția «a» și selectorul 2 în poziția «off».
  • 3. Introduceți corpul în șină.
  • 4. Aduceți selectorul 1 în poziția «b» și alegeți circuitul 1, 2 sau 3 cu selectorul corespunzător. Verificați montajul.
