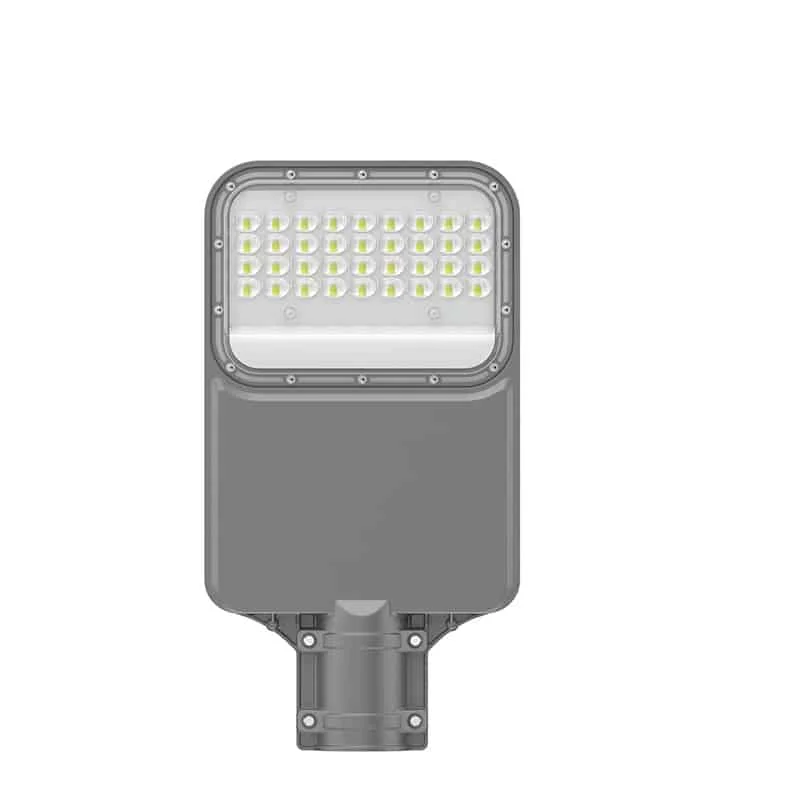

Corp LED stradal DC de joasă tensiune 30–200 W

Sistemele optice asimetrice de tip II/III permit adaptarea distribuției luminii la geometria drumului. Pentru carcasă sunt declarate IP66 și IK08. Înălțimea stâlpului de 4–10 m este doar un interval de pornire pentru calcul; selecția finală necesită calcul fotometric. Gama de putere este de 30–200 W. Tensiunea de 12, 24, 36 sau 48 V DC trebuie aleasă pentru versiunea exactă și precizată în comandă. Corpul poate fi evaluat pentru drumuri cu alimentare solară independentă de rețea și căi de acces izolate; utilizarea în mine sau tuneluri necesită verificare separată.

  • Opțiuni de putere din tabel: 30–200 W. Disponibilitatea versiunii de 250 W trebuie confirmată separat înainte de comandă.
  • Diametrul brațului de montaj: D60 mm
  • Materiale: aluminiu turnat sub presiune și capac optic din PC
  • Temperatură de funcționare: de la −25 la +55°C
  • Durată de viață declarată: >50000 ore
  • Conformitate declarată: CE și RoHS
  • Garanția producătorului: 3/5 ani
  • CRI:>70 sau 80
  • Distorsiune armonică totală: <15%
  • Temperatură de culoare: 3000 / 4000 / 6000 K
  • Unghiul fasciculului: 70 × 140°
  • O tensiune de intrare DC specifică — alegeți versiunea de 12, 24, 36 sau 48 V potrivită sistemului; corpul nu se adaptează automat întregului interval.
  • Protecție IP66 și rezistență la impact IK08 — protecția declarată împotriva prafului, jeturilor de apă și impacturilor mecanice acoperite de aceste clase.
  • Eficacitate luminoasă declarată: 130 lm/W — trebuie evaluată împreună cu durata de funcționare la dimensionarea panoului și bateriei.
  • Protecție la supratensiuni de 6 kV — un parametru de luat în considerare la instalarea pe stâlpi în exterior.
Solicitați o ofertă de preț

Cod modelPutereFlux luminosTensiune recomandatăCurent tipicÎnălțimea stâlpuluiAplicații tipiceFișă tehnică
HOYUWO-SL-30WS30W±5%3900-4200lm12V / 24V DC2.5A/1.3A4-5 mAlee pietonală, grădină, intrare în ansamblu rezidențial.Solicitați fișa tehnică
HOYUWO-SL-50WS50W±5%5500-6500lm12V / 24V DC4.2A/2.1A5-6 mDrum rural, drum din campus.Solicitați fișa tehnică
HOYUWO-SL-70WS70W±5%8400-10000lm12V / 24V DC5.8A/2.9A5-7 mStradă rezidențială, parcare.Solicitați fișa tehnică
HOYUWO-SL-100WS100W±5%11000-13000lm12V / 24V DC8.3A/4.2A7-8 mDrum colector, intrare în parc fotovoltaic.Solicitați fișa tehnică
HOYUWO-SL-150WS120W-150W±5%16500-19500lm24V / 36V /48V DC6.25A/4.1A/3.1A8-9 mDrum minier, intrare în unitate industrială.Solicitați fișa tehnică
HOYUWO-SL-200WS180W-200W±5%22000-25000lm24V / 48V DC8.3A/4.2A9-10 mDrum principal, intrare în tunel.Solicitați fișa tehnică

Pentru 150 și 200 W, evaluați alimentarea la 48 V; pentru versiunea de 150 W care permite acest lucru, poate fi evaluată și alimentarea la 36 V. Deoarece tabelul include alte configurații, confirmați versiunea exactă de alimentare înainte de comandă. Dimensionarea driverului și a conductoarelor revine responsabilului de proiect sau instalatorului autorizat. Nu utilizați versiunea de 12 V peste limita indicată de 100 W.

  • Pornire și oprire automată de la apus la răsărit prin fotocelulă
  • Reglarea intensității PWM/0-10V/DALI
  • Opțiune de lumină galbenă 2500 K la comandă.

Criterii de selecție înainte de comandă

Solicitați datele privind fluxul luminos emis în emisfera superioară pentru optica și înclinarea selectate. Valoarea măsurată cu corpul orizontal nu reprezintă automat montajul înclinat.

Definiți profilul de iluminat pe timpul nopții. Verificați ce driver și unitate de comandă pot executa programul și dacă sunt incluse în livrare.

AplicațiiDescriereTensiune recomandată
☀️ Drumuri cu alimentare solară și zone ruraleLocalități, ferme și parcuri independente de rețea: funcționare cu panou solar și grup de baterii24V/48V
⛏️ Iluminat pentru mine și tuneluriDrumuri subterane și tuneluri de acces: evaluarea alimentării de joasă tensiune în proiect; adecvarea la mediu trebuie confirmată separat36V/48V
🏗️ Șantiere din zone izolateȘantiere temporare și căi de acces: alimentare DC portabilă din baterie sau sursă compatibilă; instalații auxiliare ale turnurilor de telecomunicații.12V/24V/48V

Când evaluați acest corp pentru drumuri sau spații exterioare, analizați fotometria configurației exacte împreună cu geometria amplasamentului și programul de funcționare. Selecția trebuie să se bazeze pe calculul proiectului.

Verificați stâlpul sau brațul, elementele de fixare, înclinarea și conexiunile electrice conform proiectului. Înregistrați orientarea și setările de comandă pentru a putea fi restabilite după mentenanță.

Cum se alege alimentarea versiunii de joasă tensiune?

Alegeți tensiunea și tipul curentului conform etichetei modelului. Nu conectați direct la rețea o versiune proiectată pentru joasă tensiune.

Ce trebuie stabilit împreună într-un sistem solar?

Clarificați dacă oferta include doar corpul sau și bateria, controlerul și panoul. Dimensionați sistemul după orele de funcționare, resursa solară locală și condițiile de mediu.

Ce dimensiuni trebuie confirmate înainte de comandă?

Comparați dimensiunile din desenul tehnic cu spațiul disponibil și structura portantă. Fotografia produsului nu înlocuiește desenul cotat.

Cum se corelează optica cu înălțimea și distanța dintre stâlpi?

Stabiliți distanța dintre punctele de iluminat folosind geometria drumului și fotometria modelului. Puterea în wați, singură, nu indică distanța potrivită între stâlpi.

Iluminatul de urgență este identic cu funcționarea normală?

Dacă există funcție de urgență, definiți separat bateria, autonomia și fluxul luminos sau puterea în acest regim. Puterea nominală a corpului nu descrie automat performanța de urgență.

Ce sistem de reglare trebuie comandat?

Alegeți driverul și protocolul împreună cu sistemul de comandă al instalației. Specificați în comandă combinația compatibilă cu această versiune.
