Proiector LED modular pentru tuneluri și montaj la înălțime

Înainte de montajul exterior, verificați condițiile de funcționare permise și rezistența la mediu. Un modul individual are formă liniară și putere de 50 W; disponibilitatea combinațiilor indicate până la 600 W trebuie confirmată. Versiunile de 50–200 W pot fi evaluate pentru tuneluri. Pe stâlpi înalți și în spații sportive, optica, fixarea și orientarea trebuie stabilite prin calculul proiectului.

Cipuri LED: Philips SMD3030
CRI:> 70 sau 80
Temperatură de culoare: 2700–3000 K / 4000–4500 K / 6000–6500 K
Opțiuni de marcă pentru driverul LED: Sosen / Moso / Meanwell / Philips / Suncom
Tensiune de intrare: 110–277 V AC, 50/60 Hz; confirmați intervalul driverului ales
Eficacitate luminoasă: 120–150 lm/W
Temperatură de funcționare: de la −25 la +55°C
Durată de viață declarată: >50000 ore
Garanția producătorului: 3/5 ani
Conformitate declarată: CE, RoHS, LVD și EMC
Optică asimetrică / tip T2/T3 — direcționează lumina spre drum; luminanța pereților trebuie evaluată în calcul.
IP66 + IK10 — confirmați prin raport rezistența la apă, praf și impact. Marcajul IK10 din sursă și descrierea de 10 J nu sunt concordante și nu trebuie considerate echivalente.
Rezistență la coroziune — sursa menționează un strat de protecție pentru mediu marin și un test de ceață salină de ≥500 ore. Acestea trebuie confirmate documentar pentru versiunea comandată.
Design liniar sau modular — formă care facilitează amplasarea de-a lungul tunelului.

Solicitați o ofertă de preț

Cod model	Putere	Dimensiuni	Flux luminos	Înălțime de montaj	Distanță între corpuri	Fișă tehnică
HOYUWO-FL-50WM	50W±5%	75315140mm	5500-7500lm	4-5 m	5-6m	Solicitați fișa tehnică
HOYUWO-FL-100WM	100W±5%	156315140mm	11000-13000lm	5-6m	6-8m	Solicitați fișa tehnică

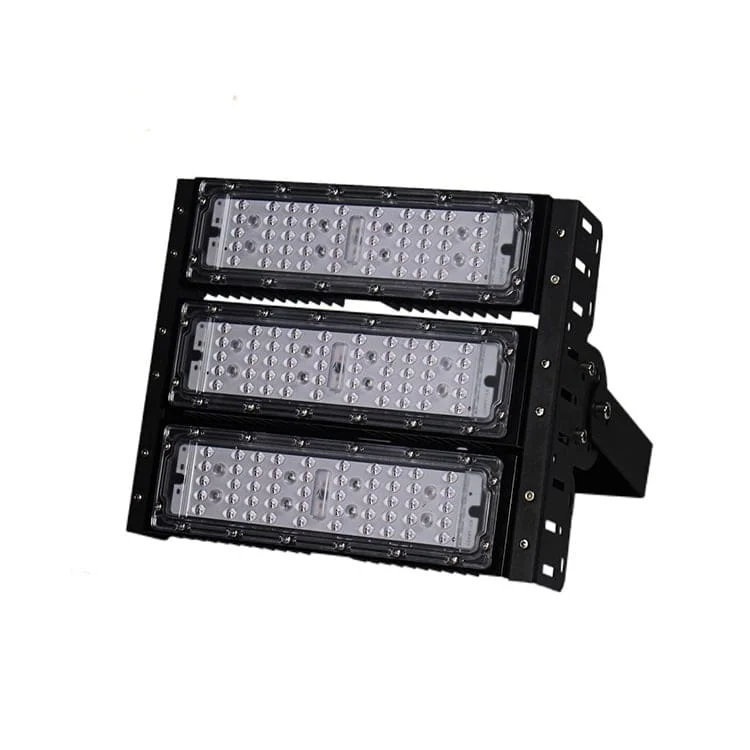

HOYUWO-FL-150WM	150W±5%	237315140mm	16500-19500lm	6-7m	8-10m	Solicitați fișa tehnică
HOYUWO-FL-200WM	200W±5%	324315140mm	22000-26000lm	7-8m	10-12m	Solicitați fișa tehnică
HOYUWO-FL-250WM	250W±5%	399315140mm	27500-32500lm	8-9m	12-14m	Solicitați fișa tehnică
HOYUWO-FL-300WM	300W±5%	474315140mm	Trebuie confirmat prin raportul fotometric al modelului	9-10m	13-15m	Solicitați fișa tehnică

Tensiune: opțiunile indică 100–277 V AC; versiunile 12–48 V DC se oferă la comandă specială. Confirmați intervalul exact din fișa driverului ales.
Distribuție: asimetrică T2 / T3 / T4 sau simetrică la cerere
Alimentare de urgență: LiFePO₄, 2 sau 3 ore; performanța versiunii trebuie confirmată
Reglare: 0–10 V / PWM / DALI
Senzor: microunde / PIR pentru comandă în funcție de prezență
Montaj: pe perete / suport / suspendat
Marcă proprie și ambalaj personalizat

Criterii de selecție înainte de comandă

Evaluați separat etanșeitatea cutiei de conexiuni, a conectorului și a presetupei. Gradul IP al carcasei nu confirmă automat protecția conexiunilor realizate pe șantier.

Verificați în calcul direcțiile fasciculelor și lumina care ajunge pe proprietățile, ferestrele sau drumurile învecinate. Evaluați împreună iluminarea în zona de lucru și lumina care depășește zona țintă.

Tuneluri rutiere și pasaje subterane
Tuneluri feroviare și subterane
Tuneluri de acces minier; versiuni speciale 24/36 V DC, cu adecvarea la mediu de confirmat
Coridoare industriale și pasaje acoperite

Alegeți versiunea și orientarea potrivite pentru suprafața întinsă sau fațada exterioară. Calculul trebuie să confirme concentrarea luminii în zona de lucru utilizată.

Înainte de montaj, verificați structura portantă, suportul reglabil, etanșeitatea conexiunilor și accesul pentru mentenanță. Stabiliți orientarea finală prin calculul de iluminat și confirmați-o pe teren.

Cum se stabilește distanța pentru un iluminat uniform?

Stabiliți mai întâi distanța față de suprafața de iluminat și obțineți fișierul fotometric al opticii selectate. Verificați apoi uniformitatea prin simulare sau probă reprezentativă pe teren.

Ce dimensiuni trebuie confirmate înainte de comandă?

Comparați suportul cu desenul HOYUWO-FL-50WM și dimensiunile indicate de 75 × 315 × 140 mm. Verificați separat dimensiunile celorlalte configurații.

Cum se orientează acest proiector?

După stabilirea înălțimii de montaj și a zonei de lucru, evaluați optica și reglajul suportului. Orientarea necesară se stabilește prin calculul de iluminat.

Iluminatul de urgență este identic cu funcționarea normală?

Dacă există funcție de urgență, definiți separat bateria, autonomia și fluxul luminos sau puterea în acest regim. Puterea nominală a corpului nu descrie automat performanța de urgență.
