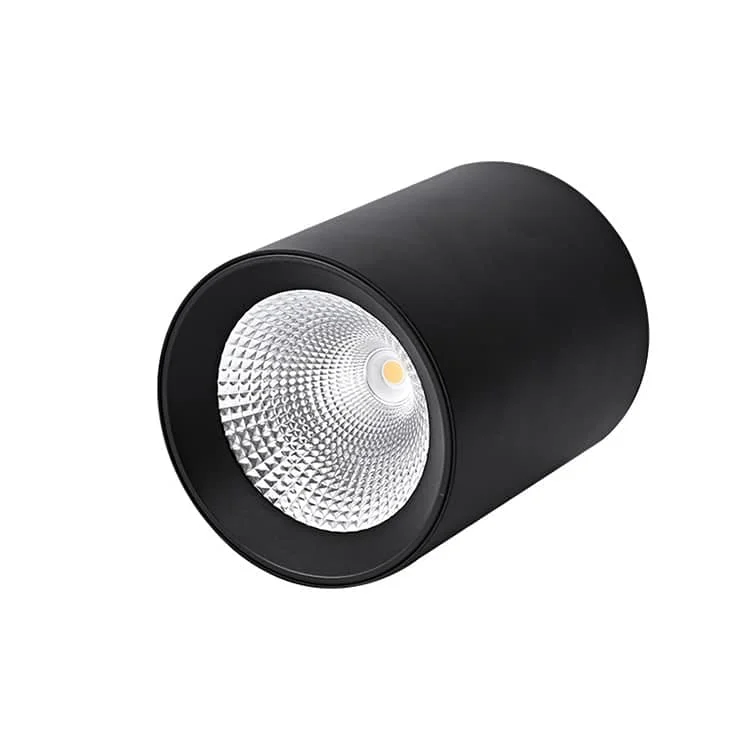

Spoturi cilindrice pentru montaj pe tavan, perete sau suspendat
Pentru locuințe, birouri sau magazine, puteți alege spoturi LED cilindrice albe ori negre. Pe lângă montajul direct pe perete sau tavan, se poate solicita suspendarea pe cablu ori tijă. Înainte de alegerea montajului, verificați accesoriile modelului și spațiul necesar conexiunii electrice.
- Finisaj: alb mat sau negru mat
- Conformitate declarată: CE și RoHS
- Garanție: 3/5 ani
- Unghiul fasciculului: 60°
- Material: carcasă din aluminiu turnat și capac PC
- Protecție: IP20 pentru interior; IP44 pe partea frontală
- Driver LED: opțiuni Eaglerise/LiFud/DONE/BOKE cu funcționare fără pâlpâire declarată
- Factor de putere: >0,5 sau 0,8
- Distorsiune armonică totală: <15%
- Cipuri LED: Bridgelux sau Osram COB, CRI 90, SDCM <5
- Temperatură de culoare：2700K-3000K /4000-4500k/ 5700k-6000k
- Durată de viață declarată: >50000 ore
- Tensiune de intrare: 110/220–240 V AC, 50/60 Hz
| Cod model | Putere | Dimensiuni | Flux luminos | Fișă tehnică |
|---|---|---|---|---|
| HOYUWO-FM-10WB | 10W±5% | Φ75*H130mm | 900-1000lm | Solicitați fișa tehnică |
| HOYUWO-FM-12WB | 12W±5% | Φ75*H130mm | 1100-1250lm | Solicitați fișa tehnică |
| HOYUWO-FM-15WB | 15W±5% | Φ95*H150mm | 1300-1600lm | Solicitați fișa tehnică |
| HOYUWO-FM-20WB | 18W±5% | Φ115*H160mm | 1800-2100lm | Solicitați fișa tehnică |
| HOYUWO-FM-30WB | 30W±5% | Φ140*H160mm | 2700-3200lm | Solicitați fișa tehnică |
- Reglare Triac prin tăiere de fază, 0–10 V sau DALI
- Montaj suspendat
Criterii de selecție înainte de comandă
După finisarea tavanului, driverul și conexiunile trebuie să rămână accesibile, iar driverul să poată fi demontat. Verificați, așadar, atât înălțimea corpului, cât și spațiul pentru mentenanță și cabluri.
În funcție de montajul permis și de optica selectată, modelul poate fi evaluat pentru iluminat general de interior sau pentru accentuarea unei anumite zone.
Vom fixa placa pe tavan cu șuruburi adecvate, care nu sunt incluse. Cu alimentarea întreruptă, vom realiza conexiunea prin conectorul rapid conform schemei corpului.
Schema de mai jos prezintă ordinea montajului.
Înainte de montaj, pregătiți desenul tehnic, informațiile despre suprafața portantă și soluția de acces la driver. Conectarea se face de către instalator, conform instrucțiunilor producătorului.
Ce dimensiuni trebuie confirmate înainte de comandă?
Vom compara suprafața de montaj cu desenul HOYUWO-FM-10WB, cu dimensiunile Φ75 × H130 mm. Vom confirma versiunea livrată fără a generaliza dimensiunile la întreaga gamă.
Cum se alege optica acestui downlight?
Alegeți optica în funcție de distanța de montaj și de suprafața de iluminat. Un unghi îngust concentrează mai mult lumina, dar rezultatul trebuie confirmat prin calculul de iluminat.
Ce sistem de reglare trebuie comandat?
Alegeți driverul și protocolul împreună cu sistemul de comandă al instalației. Specificați în comandă combinația compatibilă cu această versiune.
Text accesibil pentru informațiile din imagini
Imaginea 1 · Montaj
- 1. Scoateți baza pentru montaj aparent.
- 2. Marcați pozițiile diblurilor cu expansiune.
- 3. Fixați baza cu șuruburi.
- 4. Cu alimentarea întreruptă, conectați driverul LED la circuitul de 220 V dacă eticheta modelului permite.
- 5. Rotiți carcasa pentru a bloca corpul pe bază.
- 6. Verificați montajul finalizat.
